blog | 关于高温(井下)电机技术的一些思索 |
|
全文阅读时间2分钟



科尔摩根在下一代高温井下电机技术设计中投入了大量的精力。

自1986年科尔摩根推出针对井下应用无刷电机以来,市场上现有的电机技术基本上没有变化。虽然磁技术的进步为我们带来了具有更高性能的钐钴磁体,这种磁体能够很好地耐受井下环境的极端高温,但除此之外,基本的绝缘系统和电机材料都没有多大改变。

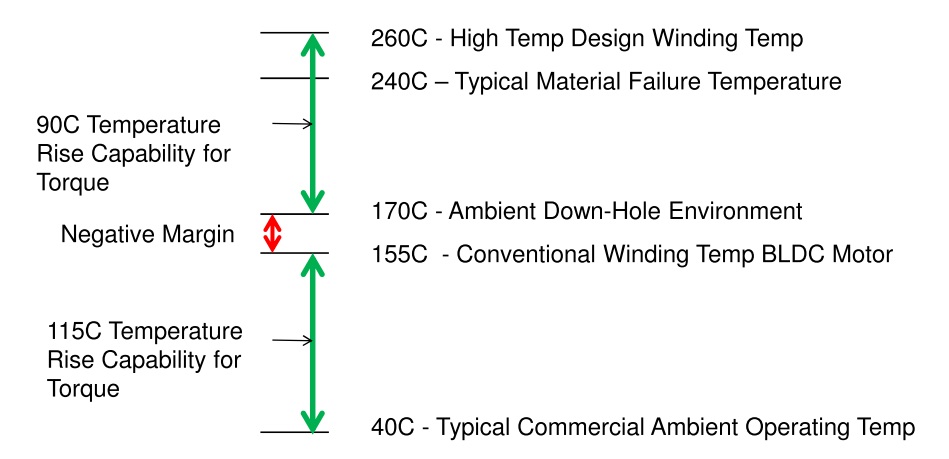

我们通过下图来快速了解无刷电机技术的基本温度限制。

用于工业和商业的无刷直流电机的典型绕组温度上限是155℃。这些电机通常在温度为25℃到40℃的环境中工作。因此,传统电机的温升能力为130℃到115℃,它们在产生足够的转矩和速度的同时,也会因为产生热量而损失能量。

根据历史数据,典型的井下无刷直流电机的工作环境温度最高可达170℃。

因此,采用传统设计的无刷电机无法满足井下环境的要求。为了确保在170℃的条件下提供足够的转矩,电机绕组必须能在显著高于环境温度的条件下工作。

Temperature Rise Delta Blog10

在170℃的工作环境中,在达到失效点和电机失去可靠性能之前,无刷电机仍具有50℃到70℃的设计温升能力。值得注意的是,当绕组温度达到240℃时,很多用于“高温”电机设计的传统材料都会达到发生失效点。

随着人们不断挑战更深和更热的井下工作环境,这一问题日益显著。考虑到该问题以及人们对平均无故障间隔时间的要求越来越高,科尔摩根开发出了一系列新的高温电机设计方案。这些新的设计方案采用了最新的绝缘材料技术、新的制造工艺和创新性的设计特性,让我们的电机能够在260℃甚至更高的绕组温度条件下工作。

这将显著提升在最高温度为170℃的传统条件下工作的无刷电机的转矩和速度性能,并能大幅延长电机的平均无故障间隔时间。

更高的环境温度性能、显著提升的可靠性……

这就是下一代高温无刷电机所具有的优势,它们能够满足您井下或其他高温环境应用的要求。

欢迎浏览下一期有关高温和压力对电机反馈的影响的讨论。
