blog | 四个关键的电缆设计注意事项 |
|
全文阅读时间2分钟

伺服系统广泛应用于各种精密领域。 尽管人们一定会在选择合适的伺服电机、伺服驱动器和反馈元件之前深思熟虑,但往往还是会忽视电源和反馈之间的连接电缆,从而影响预期的系统性能。 在为伺服系统选择正确的电缆设计时,必须考虑以下四个关键规格:电压、电流、屏蔽和柔韧性。

电压和电流

由于伺服电机和驱动器具有特定的电压电流额定值,因此电源电缆的选择应与这些额定值相匹配。 其他因素(如 NEC 法规和其他安全规范)也可能影响电缆尺寸和电流容量水平。 额定电压由电缆的绝缘系统与单根电线和整束电缆的关系决定。 额定电流由导体尺寸决定,并会影响电缆的总直径。

屏蔽

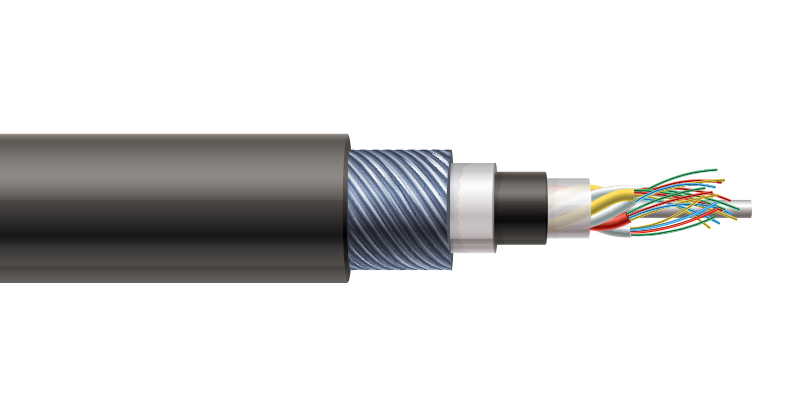

屏蔽对于精密伺服系统的成功运行起重要作用。 屏蔽可防止不必要的噪声通过反馈信号传回驱动器,并且能够消除干扰附近其他电子设备的 RFI 和 EMI 排放。 根据反馈元件的具体规格,双绞屏蔽线可以减轻噪声问题,而整体电缆屏蔽可以将不必要的干扰沉入地面。 不同的屏蔽方式是由电缆承载的信号频率决定的。

柔韧性

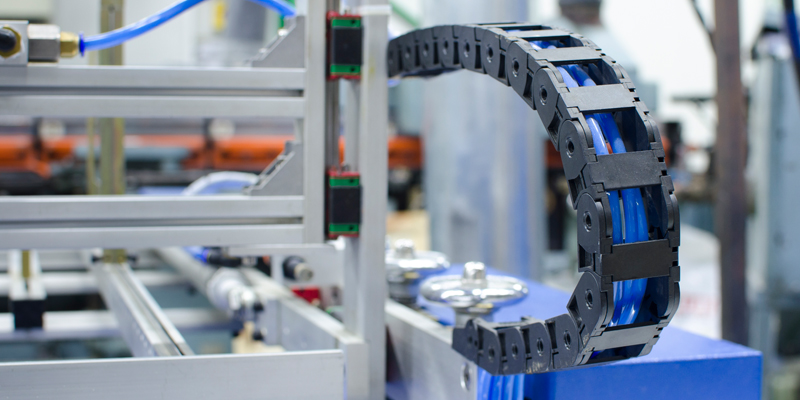

对于某些应用场合,电缆柔韧性最重要的指标是弯曲半径,这个指标决定了电缆的允许弯曲半径。 在电缆始终保持静止状态的应用场合中,无需考虑弯曲额定值。 但在电缆不断运动的应用场合中,弯曲额定值则至关重要。 与由更柔韧的材料制成的电缆相比,较硬的电缆需要更大的弯曲半径。 如果在动态应用场合使用刚性电缆,电缆不断反复移动,最终会导致电缆出现故障并可能损坏系统中的其他组件。 直线电机应用场合是高柔性电缆设计的理想选择。

这些关键元素相互作用,而且还要进一步考虑环境因素,这使得电缆材料的选择成为设计过程中要考虑的重要问题。 食品包装应用场合通常需要食品级的电缆材料,而潮湿或冲洗应用场合则需要防止液体接触的特殊保护。 机器设计人员与科尔摩根合作可以更好地应对复杂的电机/驱动器应用要求,找到最合适的电缆设计以实现卓越性能。
