blog | 较高环境温度导致的电机降额 |
|
全文阅读时间2分钟

问题:

当电机在高于其额定温度的环境下运行时,如何计算电机的连续扭矩? 由于电机的额定连续扭矩 (Tc) 是在 40°C 的环境下测定的,我如何在环境温度为55°C的最坏情况下估算电机的连续扭矩?

回答:

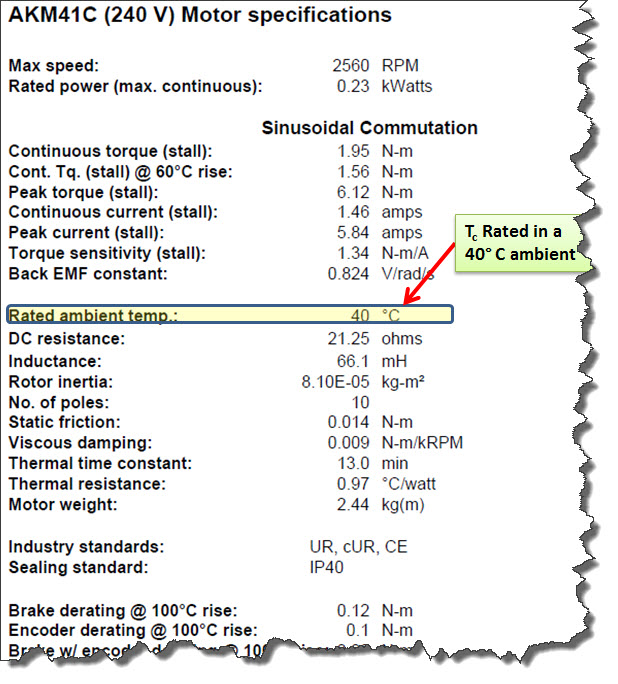

电机规格表首先,您需要根据公布的额定数据(例如 40℃ 环境温度)了解电机的最高绕组温度。

如果电机的目录数据中没有直接提供最高绕组温度,您可以通过在公布的绕组增量 (Δ) 温度上加上 40°C 来确定(假设已提供此数据;如果没有,您需要联系电机制造商。 假设是 100°C,那么最高绕组温度为 140°C)。

温度降额公式

其中,额定增量温度 = 最高绕组温度 – 额定环境温度



因此,新的连续扭矩 Tc(新)为:
温度降额公式示例

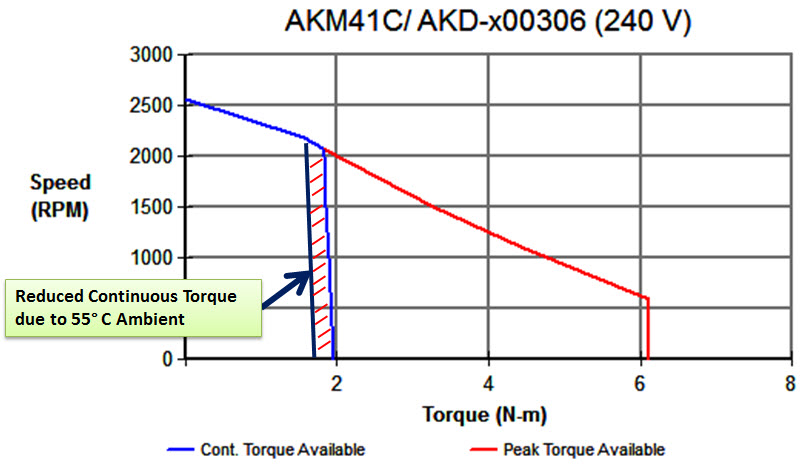

性能曲线特定 RPM 下所需的扭矩(新的 Tr)也可以通过图形化方式来估算,即在电机性能曲线 (PC) 中找到在指定环境温度及所需 RPM 下的最大连续扭矩(如果电机数据表中未提供该数据)。

最常见的做法是,通过图形化方式在电机 PC 中确定在所需 RPM 下的 Tr(40°C),并使用它替换上述公式中的 Tc(40°C)。
