无框电机到底是什么?

无框架电机是传统电机中用于产生扭矩和速度的部分,但没有轴、轴承、外壳或端盖。 无框电机只有两个部件:转子和定子。 转子通常是内部部件,由带永磁体的旋转钢圆环组件构成,直接安装在机器轴上。 定子是外部部件,齿轮外部环绕钢片和铜绕组,以产生紧密攀附在机器壳体内的电磁力。

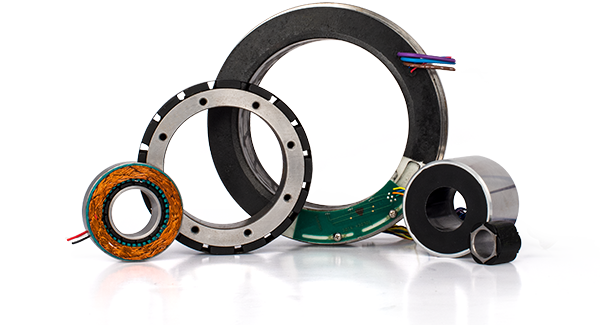

KBM™ 系列无框电机

为什么应该使用无框电机?

无框电机通常安装在先进的机器中,具有以下优势:

  • 提升机器性能
    • 直接耦合(无背隙)
    • 更高的系统带宽
    • 提高机器效率
  • 结构更紧凑
    • 机器占用空间更小
    • 单位体积扭矩最高
  • 减少维护
    • 更少的机械部件
    • 无易磨损或需维护的组件

如何为机器应用确定无框电机的规格?

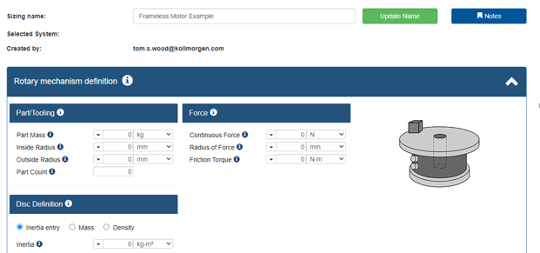

无框电机的规格确定方式和传统的有框伺服电机一样。 针对运动控制的扭矩和速度要求对机器应用进行评估。 由于机械传动系统中没有齿轮机构、皮带和皮带轮或耦合元件,采用无框电机的机器通常效率更高。 这种效率通常可以简化无框电机的规格确定。 了解实际的机器或部件工作周期时间,通常可以让您获得均方根扭矩和速度以及选择电机所需的峰值条件。 在线运动控制选型工具可以帮助您正确计算电机选型要求。

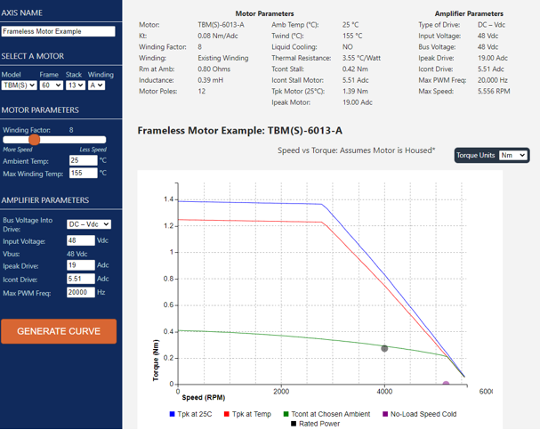

此外,无框电机性能曲线工具使机器设计人员即使在不同的母线电压、驱动器电流和环境温度限制下,也可以了解电机和驱动器的实际性能。 该工具可以帮助您根据机器的实际要求优化对无框电机绕组的选择,而不是根据标准输入母线电压从一组有限的绕组中进行选择。

无框电机最适用于哪种应用?

无框电机几乎在各种机械领域得到了广泛应用:机器人、医药、机床、包装、印刷、加工和通用自动化。 基本上,任何领域都会重视提高机器效率、结构紧凑和减少维护等优势。

无框电机容易安装吗?

大多数人以为安装无框电机是一项复杂且艰巨的任务。 即刻观看“安装步骤”视频有助于解答这些疑问。 通常,无框电机组件可以利用配合公差和现有的工业粘合剂安装到基本的机器外壳设计中。 使用无框电机组件就不需要对联轴器、齿轮和皮带进行调整,这往往可以提高可制造性并缩短机器的安装时间。 此外,由于系统机械结构的重复性提高,因此系统微调和调试时间也将缩短。

Kollmorgen 提供 17 种标准框架尺寸(60 mm 到 850 mm 直径,扭矩最高 13,000 Nm)的无框电机解决方案,每种尺寸都有多种堆叠长度和绕组选项。 这些标准设计可以为您的机器提供已针对应用进行优化的理想无框电机解决方案。
