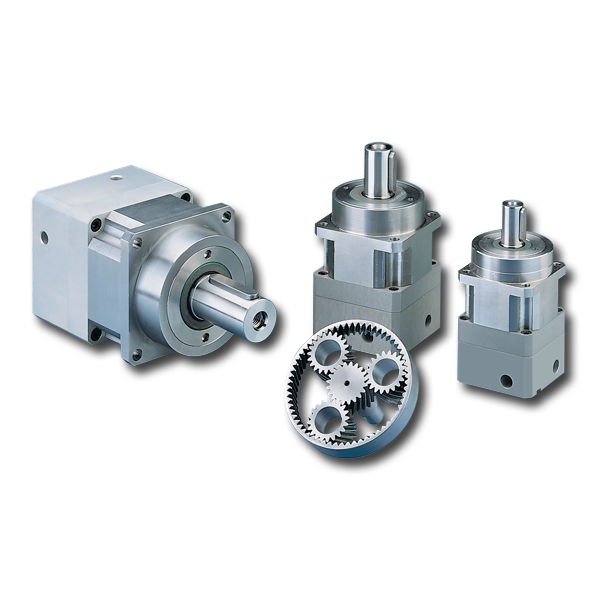

UltraTRUE 行星减速机

UltraTRUE™True行星减速机将螺旋带冠齿轮和True行星方向的优点结合到一起，从而生产出目前市场上最平滑和最安静的减速机。 其内部齿轮直接插入不锈钢输出外壳，以提高最大转矩并避免打滑。 与直线切割齿轮相比，螺旋切割齿轮提供了较高的最大转矩、精度和刚度。Micron在库存中拥有许多种比例的UltraTRUE™，可通过Micron Gearhead Express计划立即供货。 大多数TRUE行星减速机提供了两种技术： • RediMount™ Motor Mounting System 实现简单、无错和快速安装 • PowerTRUE™ 90 Technology, 独特的轮齿设计实现了较高的转矩密度
联系我们
全球
北美以外的有限可用性
特点 规格 使用手册 样本 图纸 软件/固件
  • 圆锥滚子轴承提供了高轴向和径向负载能力
  • 螺旋带冠HRC 55-60钢制齿轮提供了较高的最大转矩和更平滑的运行
  • 密封深槽滚珠轴承可承担高径向负载
  • RediMount™系统实现无错电机安装。
  • 单件输出集成输出外壳和内部齿轮
  • 阳极氧化铝外壳降低了重量并防止腐蚀



Ready for Immediate Delivery
Mounting Type Inline Right-angle
Precision 4 arc-minutes 4 arc-minutes
Frame Sizes (mm) 60,75,90,100,115,140,180,220 60, 75, 90, 100, 115, 142, 180
Torque Capacity
Nm (lb-ft)		 up to 3300 (2434) up to 3111 (2295)
Ratio Availability 4:1,5:1,7:1,10:1,16:1,20:1,25:1,28:1,
35:1,40:1,50:1,70:1,100:1		 1:1,2:1,3:1,4:1,5:1,8:1,10:1,12:1,
14:1,15:1,16:1,20:1,25:1,28:1,
30:1,35:1,40:1,50:1
Radial Load Capacity
N (lbf)		 up to 37910 (8523) up to 37910 (8523)
Mounting System RediMount™ RediMount™





Documentation
题目 语言 日期 大小 Email
pdfTrue Planetary Gearheads Installation EN rev2008 English 06 十月 2011 325.64 KB
Certifications
题目 语言 日期 大小 Email
pdfEC Machine Directive 2006-42-EC English 06 九月 2006 1.37 MB
pdfEC Machine Directive 2009-127-EC English 21 十月 2009 817.6 KB
pdfEU Product Liability Directive English 25 七月 1985 148.59 KB
pdfGuide to the application of Machinery Directive 2006-42-EC English 01 六月 2010 1.6 MB
pdfProduct Safety Directive English 03 十二月 2001 254.32 KB
pdfRAPEX Leitfaden English, German 16 十二月 2009 3.17 MB
Catalog
题目 语言 日期 大小 Email
科尔摩根 运动控制及伺服系统解决方案 Chinese, Simplified 26 一月 2018 16.64 MB
Kollmorgen Automationslösungen Katalog German 09 四月 2017 11.17 MB
KOLLMORGEN Motion Control- und Antriebslösungen Katalog CH German 01 一月 2019 12.99 MB
Kollmorgen Automation and Motion Control English 01 十二月 2017 14.74 MB
Kollmorgen Automation Solutions Catalog English 01 十二月 2017 14.02 MB
True Planetary Gearheads Catalog EN English 13 三月 2012 4.73 MB
Kollmorgen delle soluzioni per automazione e movimento Catalogo Italian 01 一月 2019 11.43 MB
Kollmorgen otomasyon ve hareket kontrol çözümleri kataloğu TR Turkish 12 二月 2016 11.05 MB
Brochure
题目 语言 日期 大小 Email
Kollmorgen Motion Components Brochure EN RevB English 14 十月 2011 1.81 MB
True Planetary Gearheads Brochure de-DE rev2005 English 02 二月 2012 922.54 KB
True Planetary Gearheads Brochure it-IT 2005 English 02 二月 2012 371.57 KB
Drawings
题目 语言 日期 大小 Email
UltraTRUE 90 Helical Right Angle Gearheads English
UltraTRUE Helical True Planetary Gearheads English
