ValueTRUE 行星减速机

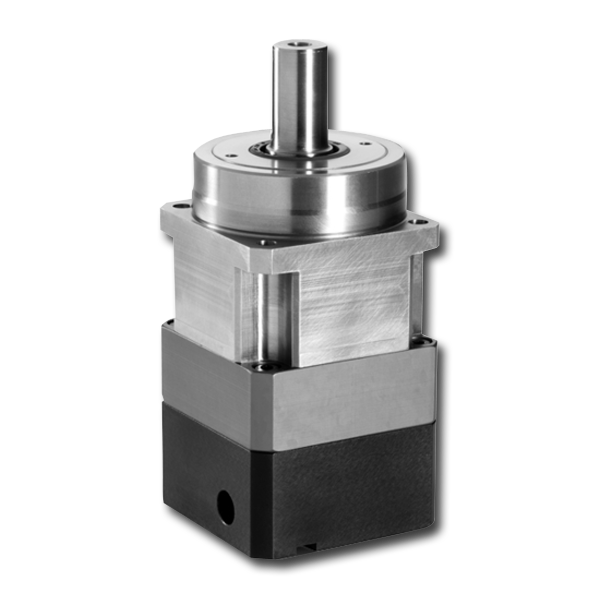

ValueTRUE™是一种低成本、螺旋带冠True行星减速机。 其内部齿轮直接插入不锈钢输出外壳，以提高最大转矩但不增加成本。 与直线切割齿轮相比，螺旋切割齿轮提供了较高的最大转矩、精度和刚度。 该技术使Micron®以较低的价格提供了高性能的螺旋行星减速机。 大多数TRUE行星减速机提供了两种技术： • RediMount™ Motor Mounting System 实现简单、无错和快速安装 • PowerTRUE™ 90 Technology, 独特的轮齿设计实现了较高的转矩密度
联系我们
特点 规格 使用手册 样本 图纸 软件/固件

  • 低成本– 比一般市场价格低30%

  • 与非螺旋减速机相比，螺旋带冠True行星减速机提高了负载能力、降低了齿隙并实现了更平滑和安静的运行

  • 兼容RediMount – 安装到任何电机仅需要3步： 对齐、安装并拧紧。

  • 对于大多数常用螺旋减速机可采取直接替换的低成本方式

  • 不锈钢输出外壳坚固而耐用，特别适合环境敏感的应用。



Ready for Immediate Delivery
Mounting Type Inline Right-angle
Precision 4 arc-minutes 4 arc-minutes
Frame Sizes mm 60, 75, 90, 100, 115, 140, 180, 220 60, 75, 90, 100, 115, 140, 180
Torque Capacity
Nm (lb-ft)		 up to 2969 (2190) up to 2800 (2065)
Ratio Availability 4:1,5:1,7:1,10:1,16:1, 20:1, 25:1,
28:1,35:1,40:1,50:1,70:1,100:1		 8:1,10:1,12:1,14:1,15:1,16:1,20:1,
25:1,28:1,30:1,35:1,40:1,50:1
Radial Load Capacity
N (lbf)		 up to 37910 (8523) up to 37910 (8523)
Mounting System RediMount™ RediMount™
Documentation
题目 语言 日期 大小
pdfTrue Planetary Gearheads Installation EN rev2008 English 06 十月 2011 325.64 KB
Certifications
题目 语言 日期 大小
pdfEC Machine Directive 2006-42-EC English 06 九月 2006 1.37 MB
pdfEC Machine Directive 2009-127-EC English 21 十月 2009 817.6 KB
pdfEU Product Liability Directive English 25 七月 1985 148.59 KB
pdfGuide to the application of Machinery Directive 2006-42-EC English 01 六月 2010 1.6 MB
pdfProduct Safety Directive English 03 十二月 2001 254.32 KB
pdfRAPEX Leitfaden English, German 16 十二月 2009 3.17 MB
Catalog
题目 语言 日期 大小
科尔摩根 运动控制及伺服系统解决方案 Chinese, Simplified 26 一月 2018 16.64 MB
Kollmorgen Automationslösungen Katalog German 09 四月 2017 11.17 MB
KOLLMORGEN Motion Control- und Antriebslösungen Katalog CH German 03 四月 2018 12.7 MB
Kollmorgen Automation and Motion Control English 01 十二月 2017 14.74 MB
Kollmorgen Automation Solutions Catalog English 01 十二月 2017 14.02 MB
True Planetary Gearheads Catalog EN English 13 三月 2012 4.73 MB
Kollmorgen delle soluzioni per automazione e movimento Catalogo Italian 08 一月 2018 11.2 MB
Kollmorgen otomasyon ve hareket kontrol çözümleri kataloğu TR Turkish 12 二月 2016 11.05 MB
Brochure
题目 语言 日期 大小
Kollmorgen Motion Components Brochure EN RevB English 14 十月 2011 1.81 MB
True Planetary Gearheads Brochure de-DE rev2005 English 02 二月 2012 922.54 KB
True Planetary Gearheads Brochure it-IT 2005 English 02 二月 2012 371.57 KB
