科尔摩根自动化系统组件(KAS)实现纸张加工机优化

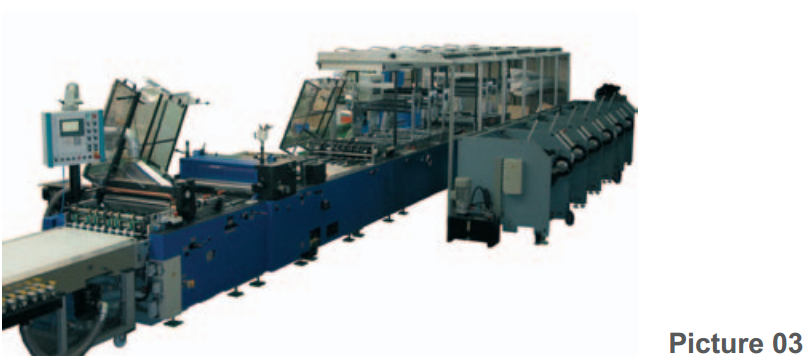

德国Jakob Graphic Services GmbH生产的RC-500J巨幅卷筒纸配页机在加工各类连续的印刷纸质产品方面提升了行业标准。

RC-500J能够自动配页、粘合、贴标、折叠、切割保险单、 带插页的邮寄广告、带或不带装饰的手册、日历及其他类似的纸制印刷品。在高度动态的过程中,这些机器能够进行精确操作,并通过十分简单、快速的转换系统迅速适应新任务。伺服切纸机能在几秒钟之内完成纸张尺寸调整,甚至大规模更换。RC-500J 的核心技术是科尔摩根自动化系统组件 (KAS)。除了科尔摩根的强大伺服技术之外,KAS软件极其友好的编程界面和完全虚拟仿真,在加速开发和调试中起到了至关重要的作用。

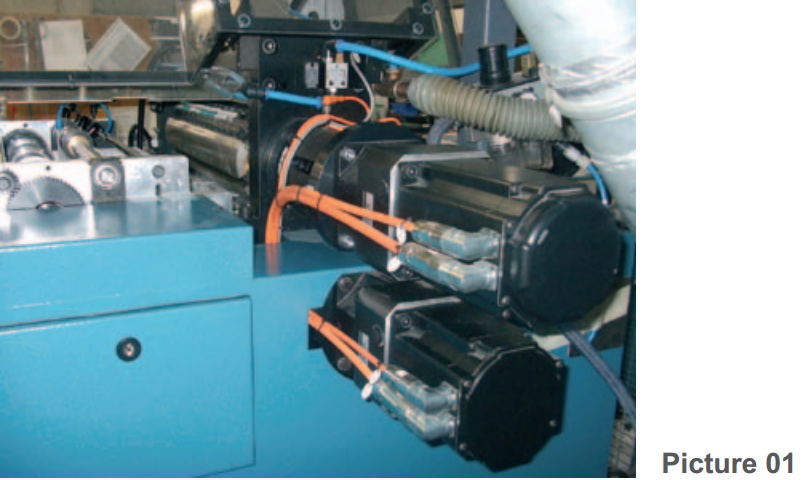

pic1科尔摩根产品经理表示:“大多数客户需要生产各种各样的纸质印刷品,转换和设置耗费的时间大大降低了机器效率。因此,我们想要开发一种机器,它不但结构牢固,能够提供高级功能,还要操作简便,能够重新快速装配。我们很快就认识到尖端伺服技术能够提供所需的性能和功能,它能够将RC-500J打造成真正具有突破性的自动配页机。”

高度的灵活性是Jakob卷筒纸配页机的必备特征

用户可以通过RC-500J 更快、更高效地生产连续表单、单张表单和邮寄广告。卷筒最大直径为50英寸,卷筒宽度为100至500毫米。整理后的卷纸可以被卷起、粘合或缝合。卷边器与卷筒连接。横切之后,加速带将产品传送到传送机上。一旦达到指定数量,产品自动堆叠以便包装。

与传统机器不同,RC-500J无需更换用于生产不同规格纸张的滚筒和齿轮,因为横切或穿孔滚筒的驱动控制无需机械轴,通过伺服电机即可完成。

可自由编程控制单元可以自定义纸张尺寸。尺寸更改可以在触屏显示器上执行。卷筒纸装订机还具有以下技术特征:
• 电子喷胶阀能快速控制喷胶的开关
• 通过切断定位孔板,实现各种切割单元
• 能够集成其他设备,例如预分拣机、贴标机、激光和喷墨系统、编号打印设备或卡片袋折叠设备

伺服切割机重新装配时间具有提升空间

Jakob Graphic Services GmbH 的开发者认为机器开发的关键,同时也是主要的设计挑战是:无论印刷尺寸如何,都要使滚筒在简单调整之后适应所提供的连续印刷卷筒纸的各种切割尺寸。即使在各个独立单元之间,也可以通过进一步的调整来应对上述挑战,如加工不对称的纸张尺寸。

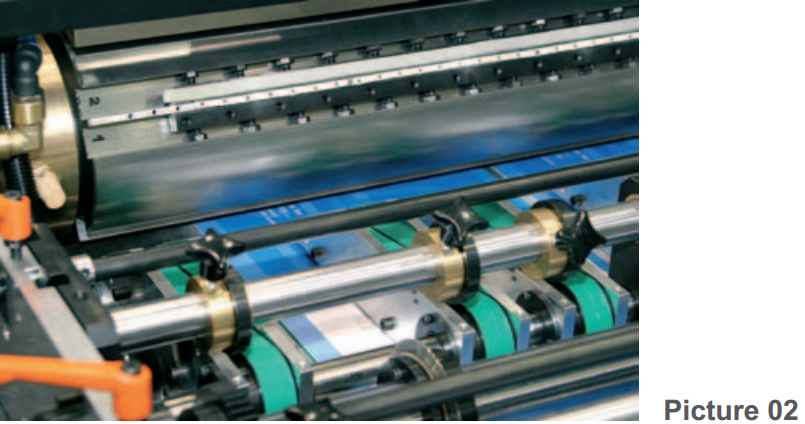

pic2.png例如,这一功能要确保378mm尺寸的日历在连续印刷时可以增加50mm。这样,常见英寸纸张尺寸可以应用到此过程中。尽管伺服切割机滚筒被设置为24英寸,它需要经过重新编程设置为17英寸,确保这50mm可以被切掉。刀片或切割的调整总会造成加速或减速。然而,单独切割总是与纸筒速度同步,使系统运营者获得最大产能。科尔摩根自动化系统组件(KAS)满足这些需求,同时也使Jakob Graphic Services GmbH认识到,科尔摩根提供的软硬件不仅支持当前应用,也将支持日后的应用。

Jakob Graphic Services GmbH 设计工程技术经理 Ulrich Jakob 解释道:“最终决定采用科尔摩根自动化系统组件(KAS)的原因在于,我们可以在自己的工控机上,通过单处理器执行运动控制、PLC及HMI/SCADA功能。这一标准工具能够帮助我们将公司的专门技术和定制解决方案以高性价比的方式引入单个应用中。此外,它还能极大提高编程和调试速度,提高机器性能。”









科尔摩根自动化系统组件(KAS)——带有标准化开发环境的可扩展系统

科尔摩根自动化系统组件(KAS)的基础是经过验证的可靠且高度直观的“PipeNetwork”编程语言。这是一个带有标准化开发平台的可扩展系统,在一个共同的软件开发环境中直接连接控制系统的三个主要功能——HMI、PLC和运动控制。集成的开发工具包括一套完整的IEC 61131-3 编辑器程序(AS、FUP、KOP、ST和AWL),以及一个快速编译器程序。在开发和调试期间,极大简化的编程以及运动控制和PLC的离线模式中的完全仿真,显著缩短了编程和调试时间。KAS在连接到Windows XPe的实时操作系统上运行,能够直接与一般可视化软件包连接。



简介


应用: RC-500J 巨幅卷筒纸配页机

实施的解决方案:
科尔摩根自动化系统组件
AKM同步伺服电机

客户始于: 2008
