成功案例 | 全文阅读时间2分钟

随着国内光伏行业的飞速增长,行业对激光开模惨杂的效率及精度要求越来越高,因此设备制造商对电机的精度及运动性能提出了更高的要求。

设备应用及客户需求

在晶硅太阳能电池生产中,激光器被用于切割硅片和边缘绝缘,电池边缘的掺杂是为了防止前电极和背电极的短路。激光器越来越多地用于掺杂工艺,因为它能在太阳能电池上,提高局部掺杂浓度的分布从而改善载流子的移动性,特别是接触栅极。目前,市场上的六大竞争工艺几乎都是基于激光技术。例如,经过特殊设计的激光装量可以毫无损伤的在磷硅玻璃上把磷扩散到硅片的表面,从而提高晶圆和接触电极之间的导电率。


在激光开模参杂的应用中,定位精度和高速启停是比较关键的指标,定位精度和高速启停主要由电机的转矩,电机反馈的分辨率及精度,电机本身的安装误差决定。因此,为了适应激烈市场竞争力,提高设备的效率和精度,设备制造商正在积极寻求最理想的电机运动控制系统。

科尔摩根直驱技术解决方案

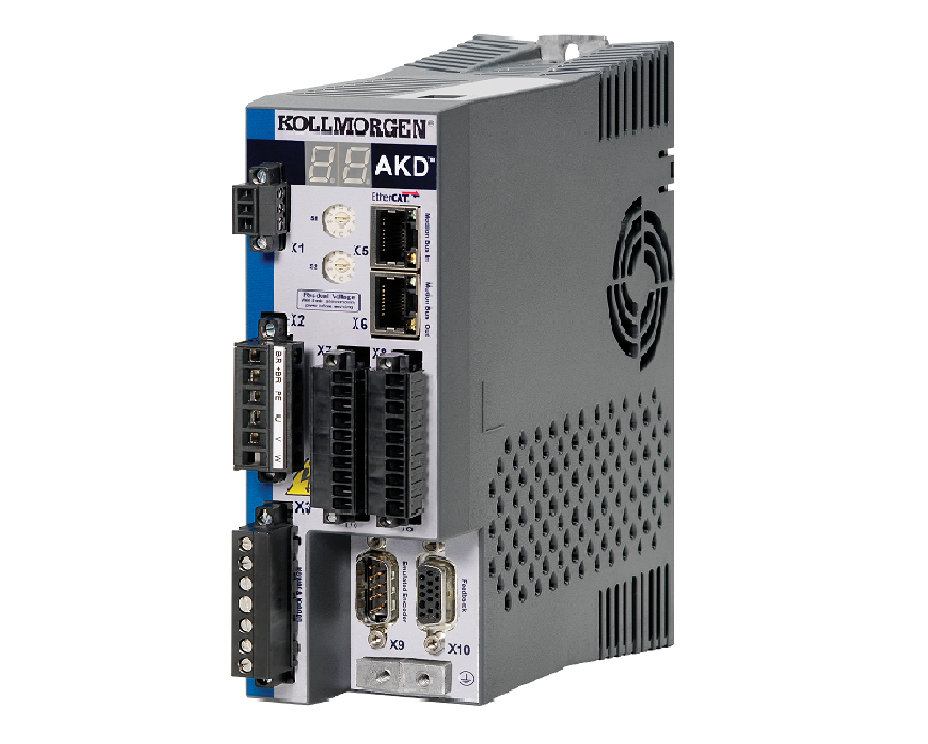

针对上述客户需求,科尔摩根运动控制专家给客户推荐了KBM直驱电机搭配AKD伺服驱动器的直驱技术解决方案。KBM电机为客户提供独立的电机转子和定子线圈,客户可以根据自身的精度需求来加工零件、选择轴承以及选择编码器。最终客户为电机配备了27位分辨率的编码器,即电机每转1圈,驱动器采集到2^27=134217728 Counts的位置信号,编码器的分辨率可以达到0.01角秒以内,让设备实现高精度控制。另外,AKD驱动器拥有高性能快速控制环和高响应带宽,能够减少设置时间,提高设备生产效率。



同时,客户对电机的温升也有很高的要求,基于KBM灵活的封装选择,客户在封装的外壳上加上了水冷系统。历经一周的老化测试,电机的温度始终未超过40℃。有效防止温度对精度带来的影响。

客户收益

通过采用科尔摩根直驱技术解决方案,让客户大惯量的负载(负载惯量0.32kg*m²)完成快速定位,只需要0.1s即可完成90°的运动,并且0.1s内的定位偏差可控制在0.005°以内,既提升了效率也提升了精度,实现了降本提效。同时,强大的联合研发和现场服务,缩短了设备升级周期和成本。极大的提升了设备的市场竞争优势。

精确到位,众机易调:KBM电机安装之相位角调整方法

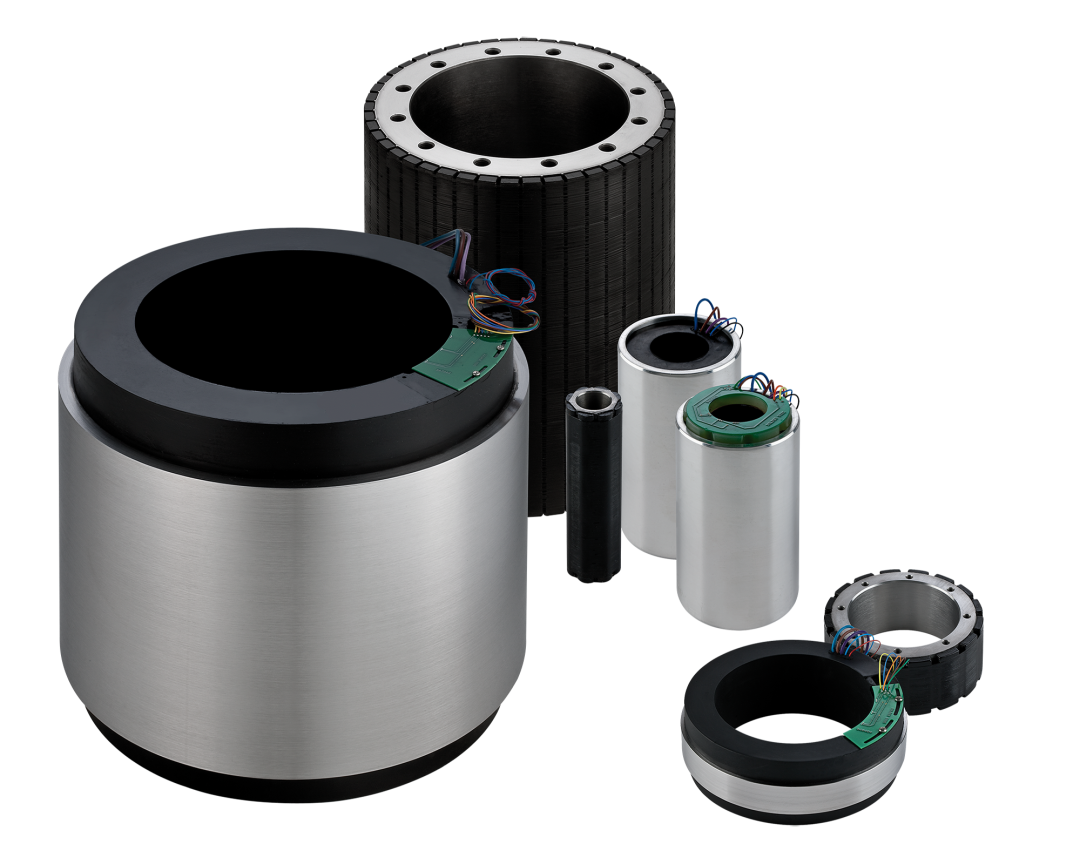

KBM 无框力矩电机是科尔摩根无框解决方案的代表性产品之一,其可直接内置于机器中,利用机器自身的轴承来支撑转子;并且能够快速和经济有效地对导线、绕组、磁钢长度等进行设计改造,在紧凑的空间内提供简单安装,长使用寿命和卓越性能。因此被广泛应用于各类工控应用中。
