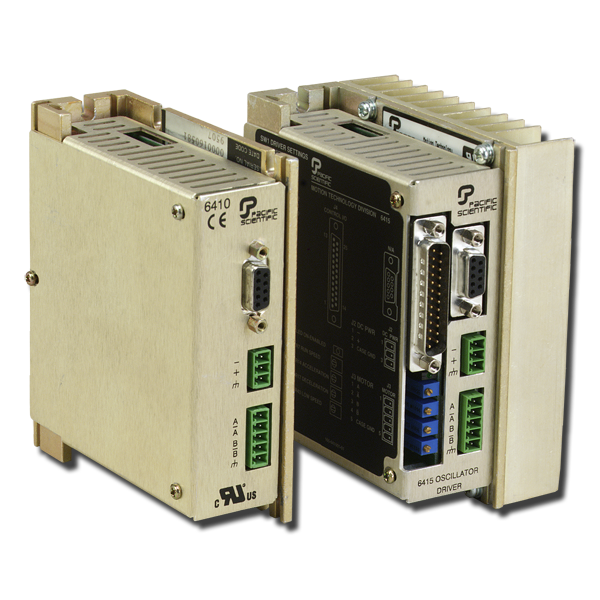

6400 系列步进驱动器

6400系列高性能微步驱动器模块化设计,支持范围广泛的应用要求。 这些驱动器为低压直流输入驱动应用提供最佳的性能数值。 6410型号配有步进和方向输入。 6415型添加了一个振荡器,允许+/- 10 VDC 输入指令,用于速度控制。

6410 和 6415:

  • 单电源输入
  • 输入电压从2475VDC,满足宽电源范围
  • 使用3段DIP开关调整输出电源,调整范围从 0.625 到 5 A
  • 4相双极斩波驱动器,可实现优越的电流调节和低纹波电流
  • 通过DIP开关可选择微步分辨率,最高可达51,200步/转
  • 在众多应用中,空载电流减少可降低电机发热
  • 可选择的步进滤波器可过流步进输出中的噪音
  • 故障保护:
    • 相线-相线短路和相线-中性线短路
    • 内部电源欠压
    • 总线过压
  • 体积紧凑



6415 还具有:

  • 高/低速选择输入
  • 内置多匝电位计
  • 外置客户电位计
  • 客户提供的 ±10 VDC 模拟量输入
  • 可选的散热片





6410

6415

Step Sizes

Binary or Decimal, full to 1/250 or 1/256

Binary or Decimal, full to 1/250 or 1/256

Input Voltage

24-75 VDC

24-75 VDC

Output Current

0.625-7.1 amps, Peak

0.625-7.1 amps, Peak

Interface Inputs

Step and Direction

±10 VDC, Step/Dir, Discrete Input

Interface Outputs

n/a

n/a

Connectors

Screw Terminal, D Sub

Screw Terminal, D Sub

Package Size

W (w/heat sinks) xHxD

39.62 x 104.90 x 82.55 mm

(1.56 x 4.13 x 3.25 in)

39.62 x 104.90 x 82.55 mm

(1.56 x 4.13 x 3.25 in)



Documentation
题目 语言 日期 大小
pdf6410 Drive Cover Assembly Instructions EN RevA English 26 十月 2011 146.82 KB
pdf6410 Stepper Drive Heatsink Assembly instructions English 26 十月 2011 127.9 KB
pdf6410 Stepper Drive Manual EN Rev E English 01 一月 1998 1.45 MB
pdf6415 Oscillator Drive Manual, revA English 26 十月 2011 574.88 KB
pdf6430 User Manual EN RevA English 26 十月 2011 183.65 KB
pdf6435 User Manual EN RevA English 26 十月 2011 374.32 KB
pdf6440 User Manual EN RevA English 26 十月 2011 340.17 KB
pdf6445 SW Drive Manual, revA English 26 十月 2011 487.27 KB
pdf6445 User Manual, revA English 26 十月 2011 309.12 KB
Certifications
题目 语言 日期 大小
pdfEC Machine Directive 2006-42-EC English 06 九月 2006 1.37 MB
pdfEC Machine Directive 2009-127-EC English 21 十月 2009 817.6 KB
pdfEU Product Liability Directive English 25 七月 1985 148.59 KB
pdfGuide to the application of Machinery Directive 2006-42-EC English 01 六月 2010 1.6 MB
pdfKollmorgen EU Declaration of Conformity 64xx English 19 四月 2016 213.84 KB
pdfProduct Safety Directive English 03 十二月 2001 254.32 KB
pdfRAPEX Leitfaden English, German 16 十二月 2009 3.17 MB
Datasheet
题目 语言 日期 大小
pdf6410/6415 Datasheet, revA English 26 十月 2011 62.58 KB
pdf6435 Stepper Drive Oscillator Data Sheet, revA English 26 十月 2011 201.99 KB
pdf6445 Advanced Indexer Drive Data Sheet, revA English 26 十月 2011 148.98 KB
Catalog
题目 语言 日期 大小
科尔摩根 运动控制及伺服系统解决方案 Chinese, Simplified 26 一月 2018 16.64 MB
Kollmorgen Automationslösungen Katalog German 09 四月 2017 11.17 MB
Kollmorgen Automation and Motion Control English 01 十二月 2017 14.74 MB
Kollmorgen Automation Solutions Catalog English 01 十二月 2017 14.02 MB
Kollmorgen delle soluzioni per automazione e movimento Catalogo Italian 08 一月 2018 11.2 MB
Kollmorgen otomasyon ve hareket kontrol çözümleri kataloğu TR Turkish 12 二月 2016 11.05 MB
Brochure
题目 语言 日期 大小
6410 - 6415 Stepper Drives Brochure English 26 十月 2011 369.8 KB
Kollmorgen Motion Components Brochure EN RevB English 14 十月 2011 1.81 MB
