PMX 系列大图

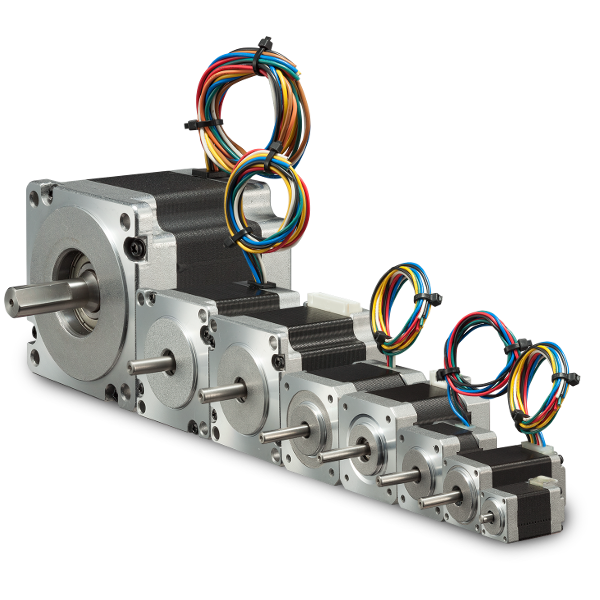

PMX 步进电机

Kollmorgen 借助 PMX 电机系列秉承了该公司在混合式步进电机方面的成功因素。利用源自客户偏好产品的做法,PMX 系列通过经济实惠的解决方案提供更广泛的机架尺寸和选件。查看我们的 PMX 交互式翻页书了解更多信息。

Global
产品全球有售

特点

科尔摩根 PMX 步进电机可提供:

  • 高性价比转矩 – 以价格合理的解决方案提供高品质性能
  • 广泛的标准选件,包括双极和单极绕组、集成连接器、轴平面和键槽、后轴、IP65 密封。
  • 适用于 1.8 和 0.9 度步进角的选件(PMX17 和 PMX23)
  • 全球通用 – CE、RoHS、REACH
  • 多种选件经过 UL 认证——符合国家认可的安全标准和可持续性标准

借助科尔摩根的本地化服务,您可获得最及时的专业技术支持。 科尔摩根灵活的制造方式可提供无缝的协同工程能力。 这些能力包括:

  • 轴改装——特制轴尺寸,特殊功能包括平面、花键轴、螺旋齿轮和顶点丝杠。
  • 绕组改造 – 特制绕组以满足电流、电阻或电感方面的要求。
  • 连接器和端子线 – 特制端子线颜色和客户定制的连接器。
  • 编码器 – 出厂安装的配备各种线路数的增量或绝对值编码器。
  • 齿轮箱 – 出厂安装的行星和直齿(偏置)齿轮箱。

科尔摩根为标准型和定制型电机提供具有竞争力的货期。 科尔摩根极具竞争力的定价,帮助OEM原始设备制造商不必再为了降低成本而在电机质量、性能或技术支持之间做取舍。

规格

全新的 PMX 系列在 Kollmorgen 提供的传统的 17、23 和 34 机架尺寸的基础上增加了更小的 08、11 和 14 机架尺寸。每种机架规格都具有高品质结构,确保现场可靠性和长期使用寿命。

电机型号 NEMA 机框,(mm) 长度选件的数量 顶端保持转矩 (oz-in) 顶端保持转矩 (Nm)
PMX08 08 (20.2) 2 4.0 0.028
PMX11 11 (28.0) 3 16.8 0.119
PMX14 14 (35.2) 3 26.4 0.186
PMX17 17 (42.3) 5 107 0.756
PMX23 23 (56.4) 4 378 2.67
PMX34 34 (85.9) 4 1739 12.28

下载中心

These 3D models are intended to guide your design activities and may be used as reference information. Be sure to consult a Kollmorgen expert to ensure you have the most current and accurate information for critical aspects of design work.

文件标题 文件语言 发布日期 共享 URL
PMX 3D Models & 2D Dimensions English
共享 URL https://webassistants.partcommunity.com/23d-libs/kollmorgen/assistant/pcomm.html?series=pmx
文件标题 文件语言 发布日期 共享 URL
Blue Guide English, German
共享 URL https://eur-lex.europa.eu/legal-content/EN/TXT/?uri=OJ%3AC%3A2022%3A247%3ATOC
CEL China Efficiency Labelling for Servo and Stepper Motors English
共享 URL /sites/default/files/public_downloads/CEL%20Technical%20Notice%20on%20Efficiency%20for%20Servo%20and%20Stepper%20Motors.pdf
EAC Certification for Motors English, Russian
共享 URL /sites/default/files/public_downloads/eac_declaration_motors.pdf
Kollmorgen CE Technical Notice - Servo and Stepper Motors Efficiency English
共享 URL /sites/default/files/public_downloads/Kollmorgen%20CE%20Technical%20Notice%20-%20Servo%20and%20Stepper%20Motors%20Efficiency.pdf
PMX (08, 11, 14, 17) Stepper Motor EU Declaration of Conformity English
共享 URL /sites/default/files/public_downloads/Kollmorgen%20EU%20Declaration%20of%20Conformity%20PMX%208-11-14-17_0.pdf
PMX (23, 34) Stepper Motor EU Declaration of Conformity English
共享 URL /sites/default/files/public_downloads/Kollmorgen%20EU%20Declaration%20of%20Conformity%20PMX%2023-34.pdf
PMX 23-34 EU-Konformitätserklärung German
共享 URL /sites/default/files/public_downloads/ce_pmx-23-34_d.pdf
PMX 8-17 EU-Konformitätserklärung German
共享 URL /sites/default/files/public_downloads/ce_pmx-08-11-14-17_d.pdf
PMX Stepper Motor RoHS Declaration of Compliance English
共享 URL /sites/default/files/public_downloads/RoHS10_Standard%20PMX%20motors.pdf
PMX Stepper Motors REACH Declaration English
共享 URL /sites/default/files/public_downloads/REACH_R223N_Standard%20PMX%20motors.pdf
