P5 Stepper Drive Large

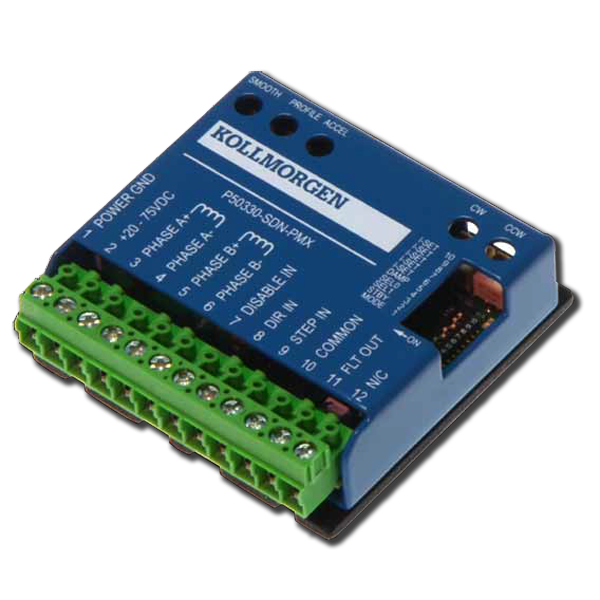

P5000 步进驱动器

科尔摩根推出新款 P5000 步进驱动器。P5000 是一款紧凑型的微步进驱动器,配合科尔摩根工业领先的 POWERMAX II 步进电机,组成高性能优化步进系统。它已成为科尔摩根步进驱动器家族的重要一员。P5000 步进驱动器和步进电机的配合,使得步进系统匹配非常便捷。电位计曲线可将性能最优化,同时简单易用!

Global
北美以外的有限可用性

特点

  • 峰值电流输出0.7-3.5 A可选择的DIP开关,增量为0.2Amp
  • 母线电压20-75 Vdc
  • 针对科尔摩根电机,通过电位计进行波形匹配,为步进电机家族提供卓越的性能。
  • 所有输入输出为光电隔离
  • 命令源为外部方波加方向输入,和内部的压控振荡器(VCO);可选DIP开关
  • 外部单端方波加方向命令
    • 去使能输入
    • 故障或使能输出
  • 压控振荡器VCO模式
    • VCO通过2个独立CW顺时针和CCW逆时针旋转的电位计,以及第三个用于加速的电位计实现
    • CCW Jog逆时针点动输入
    • 运行/停止输入
    • 运行/停止输出
    • 顺时针速度微调电位
    • 逆时针速度微调电位
    • 加速/减速微调电位
  • 脉冲倍增器使得微步进更加平滑
  • 降低空转电流;可选DIP开关
  • 中部不稳定补偿
  • RoHS & CE 认证
