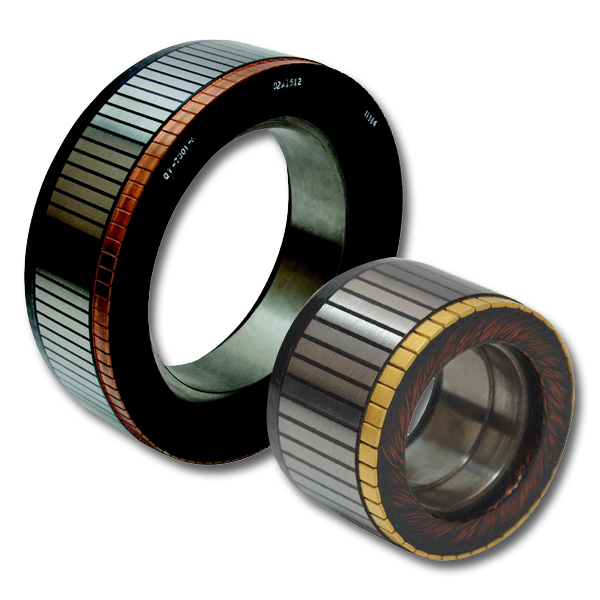

大型直流力矩电机
<
大型直流力矩电机
>

直流扭矩电机

此类低电压直流直驱电机可在极低的转速下提供高扭矩。 其非常适合前视红外雷达 (FLIR) 等应用，此类应用需要简单的控制、高度平稳的运动以及卓越的速率和位置精度，同时尽可能减小体积、重量、功率并缩短反应时间。 此类电机提供了可直接安装在受驱动负载上的伺服执行器。 永磁场和绕线式电枢共同作用将电力转化为扭矩。

咨询运动控制专家
Global
产品全球有售
    Loading..
特点

特点

  • 非常适合需要高失速扭矩、低速 高扭矩、高速卓越扭矩的定位或速度控制系统。
  • 可提供尺寸和扭矩范围广泛的无框和有框型号
  • 可实现快速启动/停止和加速的高扭矩惯量比
  • 可满足低功率输入要求的高扭矩功率比
  • 在所有运行速度下均具有优秀命令响应的低电气时间常数 (ms)
  • 对于所有输入电流和转速均具有线性扭矩响应且无死区
  • 长期可靠运行
  • 即使在低转速下仍可发挥高精度，没有齿轮传动系统的齿隙与柔性误差
  • 平稳安静运行
  • 紧凑灵活设计
  • 联合设计改造包括磁性材料、叠片、磁极数量、叠片长度、绕组、安装几何结构等
规格

规格

QT - 直驱直流电机性能数据（峰值失速扭矩 < 2 N-m）

型号峰值扭矩 - 失速
(N-m)		电机常数
(N-m/W1/2)		理论空载转速
（弧度/秒）		电气时间常数
（毫秒）		摩擦
(N-m)		转子惯量
(Kg-m2)		外径
(mm)		内径
(mm)
QT-07060.0871.1 x 10-27250.320.00281.1 x 10-628.74.83
QT-07070.0547.7 x 10-39200.250.00217.8 x 10-728.74.83
QT-07170.0273.7 x 10-319500.120.00183.2 x 10-728.74.83
QT-11060.0781.1 x 10-26360.140.00422.3 x 10-635.112.7
QT-12040.0781.0 x 10-27320.110.00423.0 x 10-638.116.0
QT-12070.1411.6 x 10-25800.200.00494.2 x 10-638.116.0
QT-12170.3532.8 x 10-24670.380.00781.1 x 10-538.116.0
QT-14010.3882.6 x 10-25570.210.01309.2 x 10-649.316.0
QT-14040.4594.6 x 10-22140.240.02101.8 x 10-549.316.0
QT-14061.1100.0593130.280.02472.6 x 10-549.316.0
QT-19030.6366.1 x 10-21670.220.02006.2 x 10-560.531.8
QT-19060.3533.3 x 10-23260.170.00712.4 x 10-560.531.8
QT-21040.3395.4 x 10-21140.500.01304.2 x 10-571.425.4
QT-21050.5299.0 x 10-2650.770.02107.8 x 10-571.425.4
QT-22020.5785.8 x 10-21680.840.01806.0 x 10-571.425.4
QT-24060.2122.9 x 10-22500.130.01303.8 x 10-570.645.7
QT-25020.4826.5 x 10-21130.180.01807.8 x 10-576.244.5
QT-25040.4245.7 x 10-21280.290.01807.8 x 10-576.244.5
QT-31041.0600.110920.380.01202.4 x 10-492.263.5
QT-41010.7060.0811070.140.02833.3 x 10-411784.6
QT-46021.1500.0801830.270.03535.8 x 10-4130102

QT - 直驱直流电机性能数据（峰值失速扭矩 > 2 N-m）

型号峰值扭矩 - 失速
(N-m)		电机常数
(N-m/W1/2)		理论空载转速
（弧度/秒）		电气时间常数
（毫秒）		摩擦
(N-m)		转子惯量
(Kg-m2)		外径
(mm)		内径
(mm)
QT-24044.070.258641.040.08142.7 x 10-480.825.4
QT-26036.780.380462.100.13605.4 x 10-480.829.0
QT-31023.390.209771.200.05425.6 x 10-494.741.7
QT-31034.470.325391.520.08147.7 x 10-494.741.7
QT-34035.420.484232.100.13601.3 x 10-410450.8
QT-38316.510.410390.850.14009.8 x 10-411467.9
QT-38323.250.238570.580.06804.9 x 10-411467.9
QT-44025.690.454281.100.16302.0 x 10-313093.9
QT-54046.780.447330.600.20302.6 x 10-3156114
QT-620214.900.830221.800.24407.9 x 10-3183100
QT-620533.901.360192.400.47501.4 x 10-2183100
QT-620754.202.120123.000.81402.7 x 10-2183100
QT-630127.101.130212.100.33901.4 x 10-2178120
QT-63025.690.692121.440.21708.5 x 10-3178120
QT-640135.601.370193.300.54201.6 x 10-2197108
QT-700333.901.490152.400.47501.8 x 10-2196133
QT-70045.420.710112.000.27108.5 x 10-3196133
QT-720112.200.560400.790.20307.6 x 10-3208151
QT-76012.850.6975.90.580.04078.1 x 10-3216175
QT-780162.402.210133.800.67803.8 x 10-2229131
QT-780231.201.250202.500.50202.2 x 10-2229136
QT-780981.403.2807.64.401.13005.6 x 10-2229131
QT-970427.101.7608.61.500.97603.4 x 10-2279203
QT-1130167.803.7304.91.202.17008.1 x 10-2279203
QT-1130229.802.1406.51.100.13604.1  x 10-2305257
QT-113031366.1003.60.763.39000.15312257
QT-125052718.1904.03.802.17000.37356267
QT-125061675.9104.83.201.63000.23356267
QT-1290116.301.4208.20.370.54203.3 x 10-2345307
QT-1730173.203.7305.31.600.16300.18465401
QT-2350294925.801.44.809.49003.9648523
