科尔摩根 TBM2G 无框力矩电机

TBM 2G 无框力矩电机

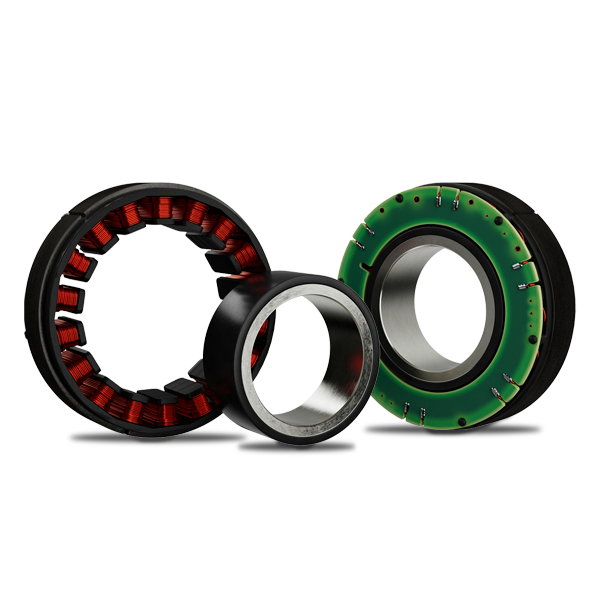

您准备好了吗? 科尔摩根将以更高水平的性能、可扩展性和设计灵活性助力您应对苛刻的设计挑战。 TBM2G 无框力矩电机 (TBM2G) 是历经数年潜心研发和测试,并吸取全球客户反馈后的新一代力矩电机。 现在,您可以在紧凑、轻巧的电磁组件中,以高水平转矩性能将机器和机器人创新理念变为现实。

获取报价 选型指南

Global
产品全球有售

无框力矩电机的性能需求

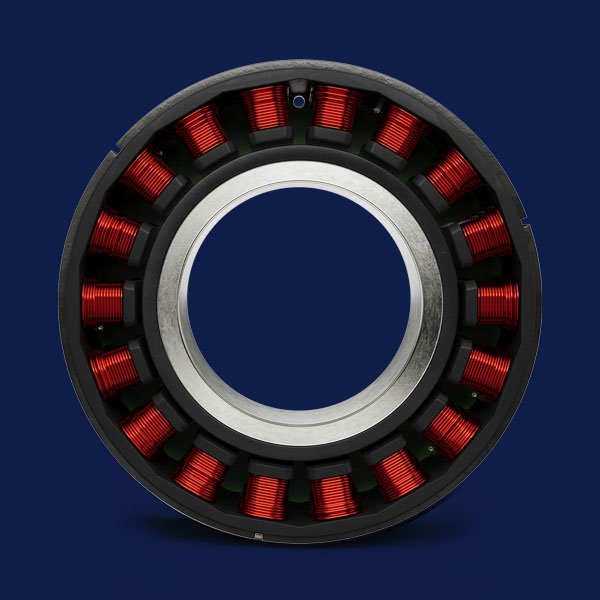

TBM2G 系列可在极其紧凑的电磁组件中提供高转矩,同时还可集成先进的材料、绕组和灵活性能,适用于各种应用。

改用这类高转矩无框无刷电机的主要优势有:

  • 负载能力更强
  • 能效更高
  • 移动速度更快
  • 运动控制更平稳

在几乎各种速度和能量要求下,无框力矩电机的性能都更高效,并且温升显著降低。

下载产品手册

可扩展到全球各个市场

要满足全球客户对电机的需求,随时做好准备,让客户能够轻松获得本地化支持,并且从原型机到生产都具有高度可扩展性。

科尔摩根拥有高度自动化的制造工艺,可以大量生产 TBM2G 电机,包括进行标准化定制,以满足您的规格要求。

作为无框无刷电机设计和制造领域的先驱,科尔摩根可为每笔订单提供可靠的服务和联合研发的专业知识支持,帮助您从每个设计中获得更多收益。

咨询运动控制专家

从这里开始您的新一代机器人设计

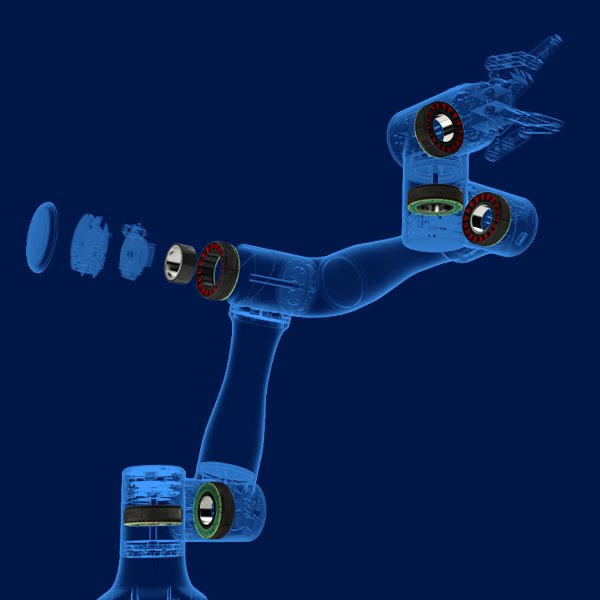

TBM2G 系列无框力矩电机是科尔摩根全系列机器人电机的最新产品。 这款高级电机专为医疗、机器人等行业的苛刻应用条件而设计,可满足您的各种特殊要求。

探索科尔摩根机器人解决方案

助力手术机器人更精准

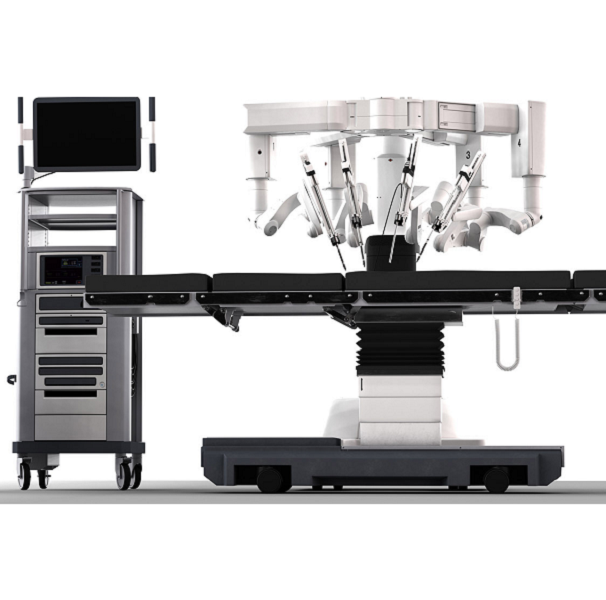

手术机器人作为需要同时兼顾安全,精准、高效的高精密医疗设备,手术机器人有着众多独特的应用需求。TBM2G 经过优化,可在低电压应用中以相对较低的速度提供高转矩,且设计紧凑且高效,可直接嵌入到机器中,使用机器自身的轴承来支撑转子,十分适用于机器人应用。

了解详情

特点

  • 七种框架尺寸,可适应主流的嵌入式设备和协作机器人 (cobot) 设计
  • 专为在 48 伏及以下直流电压下工作而设计
  • 可选集成式霍尔传感器且不增加长度
  • 提供多种标准热传感器选件,以匹配协作机器人市场上主流的驱动选件
  • 绕组针对 3.5 和 15 千克协作机器人应用的速度和转矩要求进行了优化
  • 根据其设计,在不超过 85°C 的条件下性能出色,但在高达 155°C 的绕组温度下依然能够连续充分维持性能表现。

规格

框架 外径 内径 "A" 最大 "B" REF +/- 0.35 "C" +/- 0.08
08 13 26 08 13 26 08 13 26
050 50 24.75 19.84 24.34 37.94 8.2 12.7 26.3 14.76 19.26 32.86
060 60 30 17.71 22.21 35.81 8.2 12.7 26.3 14.76 19.26 32.86
068 68 34 18.34 22.84 36.44 8.2 12.7 26.3 14.76 19.26 32.86
076 76 38 18.59 23.09 36.69 8.2 12.7 26.3 14.76 19.26 32.86
085 85 42.5 19.34 23.84 37.44 8.2 12.7 26.3 14.76 19.26 32.86
094 94 47 19.69 24.19 37.79 8.2 12.7 26.3 14.76 19.26 32.86
115 115 57.5 26.29 30.79 44.39 8.2 12.7 26.3 14.76 19.26 32.86

*毫米

  TBM2G-050xx TBM2G-060xx TBM2G-068xx TBM2G-076xx TBM2G-085xx TBM2G-094xx TBM2G-115xx
参数 单位 08 13 26 08 13 26 08 13 26 08 13 26 08 13 26 08 13 26 08 13 26
失速连续转矩 Nm 0.27 0.38 0.64 0.45 0.60 0.96 0.63 0.86 1.54 0.89 1.23 2.06 1.21 1.65 2.69 1.58 2.05 3.67 1.9 3.04 6.03
额定转速 rpm 8000 8000 6600 8000 8000 4400 8000 6900 3400 8000 5600 2800 7500 5300 2600 8000 5900 2700 5800 4900 3100
电机常数 Nm/√W 0.061 0.082 0.128 0.087 0.114 0.176 0.119 0.157 0.251 0.156 0.201 0.324 0.203 0.271 0.419 0.263 0.331 0.528 0.310 0.464 0.802
额定功率 kW 0.205 0.271 0.363 0.329 0.415 0.380 0.468 0.561 0.521 0.586 0.601 0.544 0.717 0.734 0.650 0.860 0.874 0.897 0.711 0.969 1.430
