规格

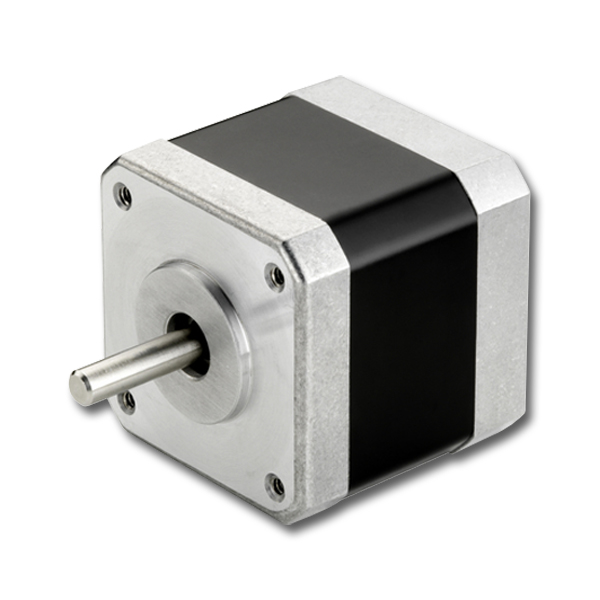

机架尺寸 17 CTP 高扭矩性能系列 - 双相，1.8° 步进电机。 机架尺寸：43 mm (1.7 in)
| 系列 | 结构 | 保持扭矩 （安装电机） | 长度 | ||
|---|---|---|---|---|---|
| 类型 | 叠片 | 双极，Nm | mm | ||
| CTP10 | - | 短型 | 0.30 | 34.7 |
|
| CTP11 | - | 1 | 0.44 | 40.9 | |
| CTP12 | - | 2 | 1.92 | 48.8 | |
机架尺寸 23 CTM/P 增强型最大/高扭矩性能系列 - 双相，1.8° 步进电机。 机架尺寸：57 mm (2.2 in)
| 系列 | 结构 | 保持扭矩 （安装电机） | 长度 | ||
|---|---|---|---|---|---|
| 类型 | 叠片 | 双极，Nm | mm | ||
| CTM21 | 增强型 | 1 | 1.84 | 54.4 |
|
| CTM22 | 增强型 | 2 | 3.32 | 84.3 | |
| CTP20 | - | 短型 | 0.71 | 41.2 | |
| CTP21 | - | 1 | 1.41 | 54.1 | |
| CTP22 | - | 2 | 2.54 | 84.3 | |
*增强型版本可提供最大可用扭矩。 此技术对于扭矩的提升幅度高达 40%。
下载中心
| 标题 | 语言 | 发布日期 | 共享 URL |
|---|---|---|---|
| Kollmorgen Full-line Catalog | English(英语) | 共享 URL查看 | |
| CT Series Stepper Motor Catalog | English(英语) | 共享 URL查看 | |
| Kollmorgen Stepper Motor Catalog | English(英语) | 共享 URL查看 | |
| Stepper and Synchronous Motors Catalog EN Rev C | English(英语) | 共享 URL查看 | |
| 科尔摩根CT步进电机产品手册 | Chinese, Simplified(中文) | 共享 URL查看 | |
| 科尔摩根运动控制及伺服系统解决方案 | Chinese, Simplified(中文) | 共享 URL查看 |
这些文件涵盖了标准产品系列。如需获取定制产品（即部件编号中包含“S”或“X”的产品）的环境声明，请访问我们的环境合规查询页面。
| 文件标题 | 文件语言 | 发布日期 | 共享 URL |
|---|---|---|---|
| Blue Guide | English, German | |
共享 URL https://eur-lex.europa.eu/legal-content/EN/TXT/?uri=OJ:C:2022:247:TOC |
| CEL China Efficiency Labelling for Servo and Stepper Motors | English | |
共享 URL /sites/default/files/2026-01/CEL%20Technical%20Notice%20on%20Efficiency%20for%20Servo%20and%20Stepper%20Motors%2008JAN25.pdf |
| China Compulsory Product Certification (CCC Technical Notice) | English | |
共享 URL /sites/default/files/2026-01/CCC%20Technical%20Notice%20on%20Scope%20of%20Kollmorgen%20Products%2008JAN25.pdf |
| CT Stepper Motor UKCA Declaration of Conformity | English | |
共享 URL /sites/default/files/2023-10/CT%20Stepper_UKCA.pdf |
| CTP & CTM Stepper Motor EU Declaration of Conformity US EN | English | |
共享 URL /sites/default/files/public_downloads/CE%20Declaration%20of%20Conformance%20CT_11DEC2020.pdf |
| Kollmorgen CE Technical Notice - Servo and Stepper Motors Efficiency | English | |
共享 URL /sites/default/files/2026-01/CE%20Technical%20Notice%20on%20Efficiency%20for%20Servo%20and%20Stepper%20Motors%2008Jan25.pdf |
该系统中的3D 模型可作为参考信息为您的设计提供指导。如需获得设计工作关键点的最新、最准确的信息，请您进一步咨询科尔摩根运动控制专家。
| 文件标题 | 文件语言 | 发布日期 | 共享 URL |
|---|---|---|---|
| CTP1 | English | |
共享 URL http://productpage.3dpublisher.net/3dproductpage/Qsvalidlogin.asp?GUID=1249850940083&name=CTP1&isCate=false |
| CTP2 | English | |
共享 URL http://productpage.3dpublisher.net/3dproductpage/Qsvalidlogin.asp?GUID=1249850940083&name=CTP2&isCate=false |
| CTP3 | English | |
共享 URL http://productpage.3dpublisher.net/3dproductpage/Qsvalidlogin.asp?GUID=1249850940083&name=CTP3&isCate=false |
