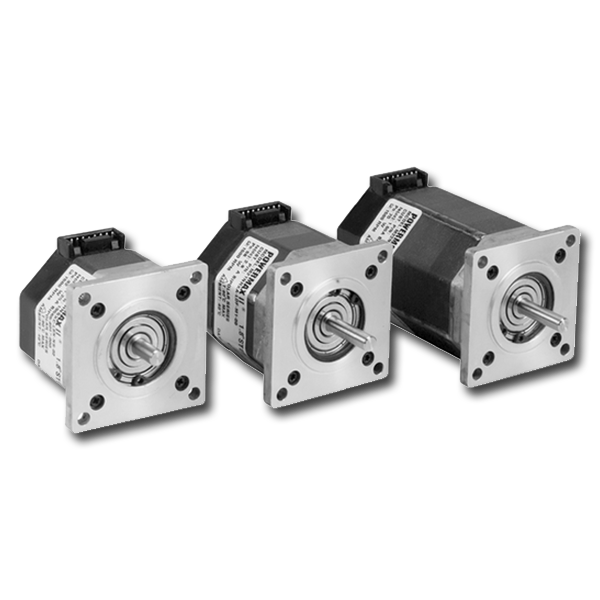

POWERMAX M 和 P 步进电机
POWERMAX II M 和 P 系列设计具有卓越的价值、通用性和易用性，非常适用于低负载应用。它们属于目前市场上功能最强大的步进电机，可在紧凑封装中输出高扭矩，并且具有多种框架规格、结构和定制选项。POWERMAX II 具有极具竞争力的市场交货周期，并获得了 UL 和 CE 认证。
产品全球有售
特点和优势
特点
- P2 型号：NEMA 23 (60 mm) 电机，具有 3 种磁钢长度配置，额定转矩为 0.30 至 1.51 N-m（42 至 214 oz-in）标称保持转矩
- M2 型号：NEMA 23 (60 mm) 电机，具有 2 种磁钢长度配置，额定转矩为 0.67 至 1.79 N-m（95 至 253 oz-in）标称保持转矩
- 可选择经济实惠的联合研发型定制件，以满足您的应用需求、时间要求和预算要求
- 各种标准定制和客户指定选件
- 转速高达 3,000 rpm，可满足大多数高转矩应用的速度需求
- 30 mm 加大尺寸轴承可延长轴承和电机使用寿命
- 提供全套子部件
- 获得 UL、CE、RoHS 和 REACH 认证
优势
- 定制灵活且品种齐全的产品，快速原型开发可实现卓越的设计灵活性
- 高品质结构，确保现场可靠性和长期使用寿命
- 采用可快速、轻松集成至新应用和现有应用的设计
- 全球供应链和本地化支持
- 极具竞争力的定价和交付周期
规格
| 电机型号 | 电机长度 mm(in) | 最大保持转矩 N-m(oz-in) | 惯量 kg-m2(oz-in-s2) | 重量 kg(lb) |
|---|---|---|---|---|
| P2H | 40.6 (1.60) | 0.43 (61) | 0.00000706 (0.0010) | 0.45 (1.0) |
| P21 | 52.3 (2.06) | 0.80 (114) | 0.00001200 (0.0017) | 0.68 (1.5) |
| P22 | 78.7 (3.10) | 1.51 (214) | 0.00002542 (0.0036) | 1.13 (2.5) |
| M21 | 52.3 (2.06) | 1.01 (144) | 0.00001200 (0.0017) | 0.68 (1.5) |
| M22 | 78.7 (3.10) | 1.78 (253) | 0.00002542 (0.0036) | 1.13 (2.5) |
