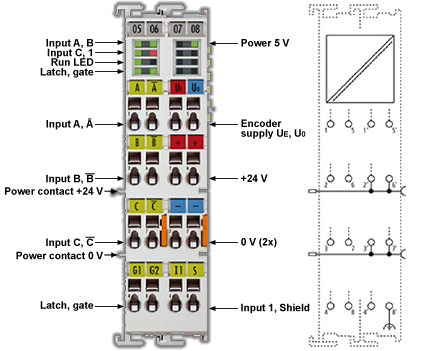

带差分输入的增量编码器接口

该端子是直接连接带差分输入 (RS422) 的增量编码器的接口。可以读取、设置或启用 16 位计数器(正常工作模式下)或带正交解码器的可切换 16/32 位计数器(增强型工作模式下),以及用于零脉冲的 16 位锁存器(正常工作模式下)或 32 位锁存器(增强型工作模式下)。接口的负开关状态输入可以连接带报警输出的增量编码器。可以测量周期和频率。门输入支持锁定计数器,可以用高电平,也可以用低电平。锁存器输入同样可以配置,并且可以评估高电平或低电平。AKT2G-ENC-190-000 在通道 A 上可以用作双向计数器;由通道 B 指定计数方向。

全球
产品全球有售
带差分输入的增量编码器接口

规格

有关安全等级 I/O 终端的应用和使用的重要信息,请参考 KAS 网站帮助

技术数据 AKT2G-ENC-190-000
传感器连接 A、¬A、B、¬B、C、¬C(RS422 差分输入)也可单端连接 (5 V ±20%)
附加输入

门,锁存器(24 VDC,两者的最大容许频率均为 1 MHz),

状态输入(最大 5 VDC,无电位,切换到负电位)

编码器工作电压/编码器电源 5 VDC(由 24 V DC 电源触点产生)
传感器输出电流 0.5 A
计数器 16 位,16/32 位可切换
零脉冲锁存器 16 位,16/32 位可切换
极限频率 1 MHz(相当于采用 4 倍评估的 400 万增量)
正交解码器 4 倍评估
分布式时钟 在增强型工作模式下
传感器断线检测 在增强型工作模式下
命令 读取、设置、启用
周期 最短 100 µs
通过 Ebus 的电流消耗 典型值 130 mA
电源触点的电流消耗 0.1 A(不包括传感器负载电流)
电气隔离 500 V(E-bus/励磁电压)
进程映像位宽 最高 6 字节输出,22 字节输入,具体取决于参数设定
MTBF (+55°C) -
重量 约 100 g
工作环境温度范围 -25°C 至 +60°C(扩展的温度范围)
存储环境温度范围 -40°C 至 +85°C
容许相对湿度 95%,无冷凝
尺寸(宽 x 高 x 深) 约 27 mm x 10 mm x 70 mm(宽度对齐: 24 mm)
安装 按照 EN 60715 标准安装在 35 mm 安装轨道上
抗振动/抗冲击性 符合 EN 60068-2-6/EN 60068-2-27 标准,另请参见安装说明以提高机械负载能力
电磁抗扰度/发射 符合 EN 61000-6-2 / EN 61000-6-4 标准
防护等级 IP20
安装位置 可变
认证 CE ATEX cULus
