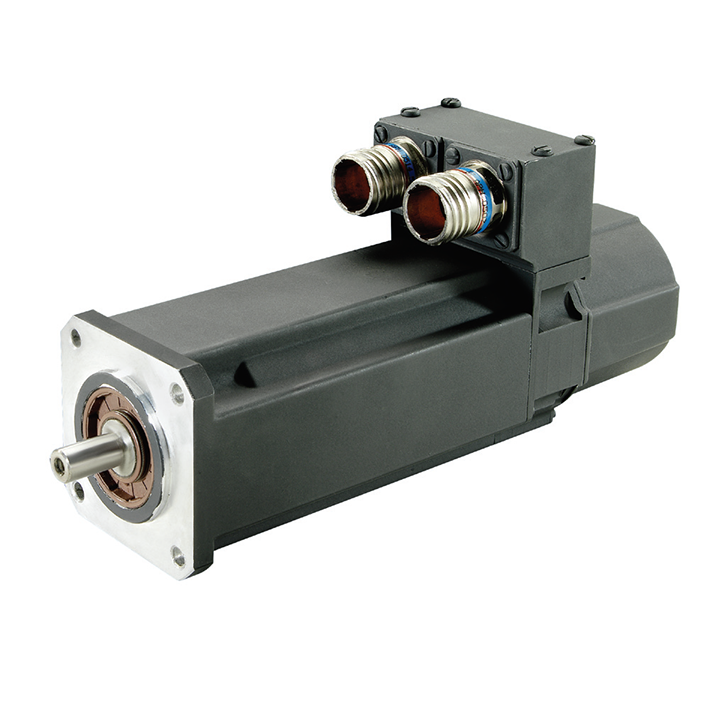

EKM 系列无刷交流伺服电机

这些高性能增强型电机属于 MilSpec 810E 级、IP67 密封电机。标配不锈钢轴和耐化学剂漆,能够在恶劣环境条件下可靠地工作。

全球
产品全球有售
科尔摩根 EKM 伺服电机系列

特点

  • 0.43 至 53 Nm 连续失速转矩(3.8 至 467 lbin)
  • 转速达 8000 RPM,满足高速要求
  • 480 VAC 高电压绝缘。
  • 提供定制绕组、轴变式和安全抱闸
  • 在 -51°C 至 54° C 的极端环境温度范围内提供强固的旋变反馈
  • 按照 MILSTD810E,方法 516.4 & 514.4,程序 1 进行冲击和振动测试
  • 提供国际标准安装
  • 低齿槽、低谐波失真磁设计。
  • 连接性:高性能镀镍 MIL-C-38999 连接器,带总环境密封、快速配对、三重导引螺纹、自锁耦合以及 EMI 和 RFI 屏蔽。此外,提供前置和后置选项。
  • 不锈钢轴和紧固件防止外部腐蚀,同时耐化学剂漆能够抵抗严酷的室外环境和化学品。
  • 密封:IP67 级,防进入和短暂浸没,以及 100-psi 冲洗。另外,标配氟橡胶轴封。

规格

机架尺寸 磁钢长度 绕组 最大总线 (VDC) 最大堵转 Tc Nm (lb-in) 最大 Tp Nm (lb-in) 最大额定 N 最大额定功率(最大总线 kW (Hp)情况下)
EKM2 1,2,3,4 C,D,E,F,G 640 1.37 (12.2) 4.77 (42.2) 8000 0.89 (1.19)
EKM3 1,2,3 C,D,E,H 640 2.83 (25.1) 10.2 (90.3) 8000 1.16 (1.56)
EKM4 1,2,3,4 C,E,G,H,J,K 640 5.93 (52.5) 20.3 (180) 6000 1.68 (2.26)
EKM5 1,2,3,4 E,G,K,L,M,N,P 640 14.3
(126)
38.3 (339) 6000 3.82 (5.12)
EKM6 2,3,4,5 G,K,L,M,N,P 640 24.8 (219) 65.0
(576)
6000 6.05 (8.11)
EKM7 2,3,4 K,L,M,P 640 52.8 (467) 143 (1269) 6000 7.64 (10.24)
