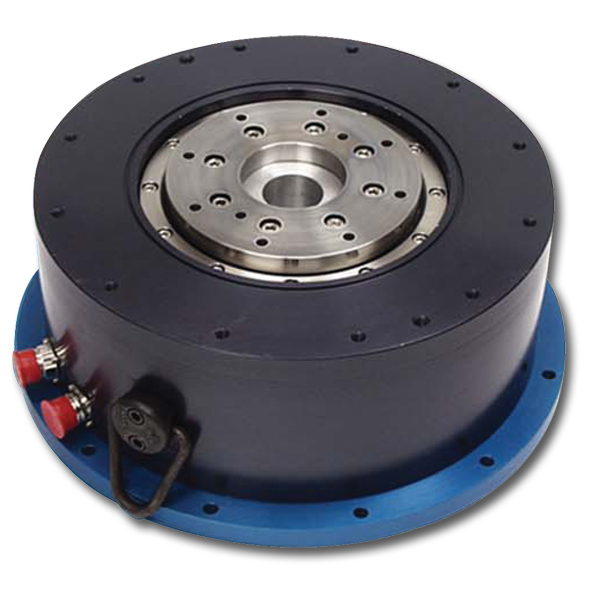

GOLDLINE® DDR直接驱动电机

科尔摩根GOLDLINE®直接驱动旋转 (DDR) 系列电机提供了一种高性能、零维护伺服解决方案。 科尔摩根GOLDLINE® DDR通过较长的直径、较短的长度以及大量的磁极可实现极高的转矩密度。 该DDR可以用作灵活的分度器,所提供的可编程快速分度远远超过传统机械或可变磁阻技术的分度器的生产能力。 它还可以用于替换机械传动组件,例如减速箱、同步皮带,以及齿条与齿轮减速器。
相关产品
AKD 系列伺服驱动器

科尔摩根 AKD™ 系列组成了完善而齐备的基于以太网的伺服驱动器系列产品,该系列产品运行速度快...

CARTRIDGE DDR™模块化直驱电机

CARTRIDGE DDR™直接驱动旋转伺服电机代表了全新的直接驱动技术,该技术将无框直接驱动...

AKM系列伺服电机系统

科尔摩根AKM伺服电机拥有广泛的标准产品,为您提供了最佳选择和灵活性 – 这些产品经过优化与科...

  • 连续转矩5.3~339 N-m,应用广泛
  • 转速高达500RPM,符合大多数的高扭矩、低转速应用要求
  • 功率高达2040W,符合大多数应用的大功率要求
  • 可靠的多速旋转变压器反馈,运行精密可靠
  • 可选高分辨率正弦编码器反馈装置可提供极高的精度和可重复性,低于1 arcsec
  • 直接负载连接,避免了减速箱、皮带或皮带轮的维护
  • 零背隙和负载顺从性,提高了系统性能
  • 单轴承和双轴承设计降低了静态摩擦
  • 防护等级IP65和IP67密封,防尘,无低压水锤现象
  • 经过CE和UL认证
  • 内置温控器,过热保护
  • 消除了耦合部件,减小了机器尺寸

240 伏系统



  AKD伺服驱动器 性能
AKD-0060X AKD-0120X AKD-0240X 连续转矩 峰值转矩 最大速度
Nm lb-ft Nm lb-ft RPM
D061 x     5.3 3.9 16.9 12.5 500
D062 x     9.8 7.2 33.5 24.7 500
D063 x     17.7 13.1 64.4 47.5 500
D081 x     15.9 11.7 45.0 33.2 500
D082 x     25.9 19.1 92.2 68.0 300
D083 x     50.4 37.2 160 118 250
D101 x     34.6 25.5 129 95.0 300
D102 x     63.4 46.7 277 167 200
D103   x   115 85.0 501 370 120
D141   x   108 80.0 367 271 200
D142   x   183 135 519 383 120
D143     x 339 250 1341 969 60



400 / 480 伏系统



  AKD伺服驱动器 性能
AKD-0060X AKD-0120X AKD-0240X 连续转矩 峰值转矩 最大速度
Nm lb-ft Nm lb-ft RPM
DH061 x     5.3 3.9 16.9 12.5 800
DH062 x     9.8 7.2 33.5 24.7 800
DH063 x     17.7 13.1 64.4 47.5 800
DH081 x     15.9 11.7 45.0 33.2 500
DH082 x     25.9 11.7 45.0 33.2 500
DH083 x     50.4 37.2 160 118 500
DH101 x     34.6 25.5 129 95.0 300
DH102 x     63.4 46.7 277 167 300
DH103   x   115 85.0 501 370 250
DH141   x   108 80.0 367 271 300
DH142   x   183 135 519 383 300
DH143     x 339 250 1341 969 120
