成功案例 | 全文阅读时间2分钟

直驱技术的全能单元

应用于Mondial 直线产品的科尔摩根直线电机

科尔摩根直线电机驱动定位单元时所体现出的性能、安全标准、紧凑性和精确性,使得工业机器领域受益匪浅。

今天,得益于科尔摩根产品的紧凑性和安全性,市场上久负盛名的Mondial直线电机模块更加高效,质量标准更高,尺寸更小,性价比更加卓越。

Mondial Spa是输变电行业的龙头企业之一。 半个多世纪以来,它一直是国外出色公司的代表,设计和生产各种各样的专业产品,能够满足诸多不同行业的多样化需求。作为母公司,其旗下各公司擅长为各种工业应用设计和制造专用轴承。 Mondial集团拥有一个杰出的设计部门和卓越的分销公司,与客户密切合作以满足他们的需求,优化成本,最大化收益。
为了能够给客户提供全新的升级版元件,同时满足市场趋势以及其自身的质量标准要求,Mondial需要更新和扩展其直线电机驱动的系列模块,同时升级产品设计和性能。其中最为关键的是产品改进后的性能必须同时具备拟定解决方案的经济性。

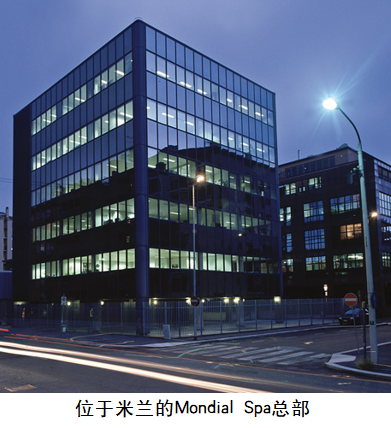

这家总部位于米兰的公司在市场上寻找知名合作伙伴的过程中,与科尔摩根的一次会晤使他们最终决定与这家能够提供完整解决方案的出色企业展开合作。合作的结果是一个双赢的局面:Mondial直线单元与科尔摩根直线电机的结合应用首次在意大利市场上推出后,双方在增加市场占有率和竞争实力方面立竿见影。

“这次合作令人振奋”,科尔摩根直接驱动和机械传动部负责人, 意大利市场经理Angelo Trombetta说道,他从该项目最初开始就一直负责跟进。 “我们与Mondial团队合作良好,相互分享使所有人受益:这个项目只是一个开始,将来我们希望应对更多新的挑战,不断为客户提供附加价值,这也正是我们的独特之处”。

完整的高性能线性运动

Mondial所采用的科尔摩根直线运动控制系统,是意大利市场上应用最为广泛的直驱直线模块之一。 直驱技术的优势非常明显:极高的性能,OEE(整体设备效率)性能,使用过程中无性能损失,提供最高效率的传输。工作中的直线电机通过直接驱动,就不再需要机械传动元件、循环滚珠丝杠、齿轮、皮带和其他部件,消除了机械空隙,提高刚性,从而提高生产率。
所生产的直线单元可应用于一系列机械中,如印刷、包装、压力机、塑料变形、机床、搬运、激光切割、测量、检测、铣削、装配、纺织品、模拟器等。

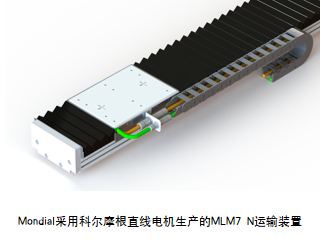

运输与定位单元MLM7 N

Mondial新款MLM7N系列的显著特点包括:高水平的动态性能,强大的负载能力和精度。作为一个完整的供电和定位单元,其对于精密装置的直线运动至关重要。底座部件由高强度挤压铝制成,可用作独立元件,其外形设计适合不同类型的直线电机。它还提供高转换力,同时始终确保运动的流畅性。Mondial更新的交付程序可满足任何应用程序在定位、加载能力等方面的速度和精度要求。

关于保护系统,基本版本的设计采用了裸露的导轨和带有标准摩擦密封层的受保护的循环滚珠滑轨。该版本配有直线电机,外覆有不锈钢板。MLM7模块也可以根据应用程序的需求安装PVC保护风箱。Mondial也可以根据要求设计和生产特殊保护系统以适应特定的安全要求或工作环境。在该新范围内可将维护工作减少到最低:不同的版本为所有运动部件都配备了润滑脂分配系统;带直线电机的版本使用了融合循环滚珠滑块的润滑器。Mondial直线电机系统还可以配备感应式,磁性和光学直线编码器。

“科尔摩根元件满足了我们的制造要求,提高了我们产品的性能,并符合产品的质量要求和质量认证。”Mondial Spa公司直线系统产品经理Davide Torresan如是说。

事实上,直驱直线电机是一种平放的旋转式发动机,可直接在负载下驱动。 由于没有机械传动部件,该设计具有极其优越的性能,极高的刚性,动态的速度和加速度,高水平的定位精度,紧凑的尺寸,低齿槽,免维护运行,安静的操作方式以及高精确度。

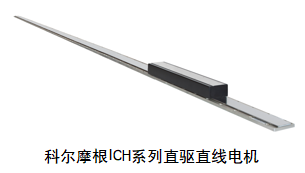

ICH系列直线电机的优势

免维护,提高的精度和带宽
统一的速度曲线和降噪
不需联轴器、齿形皮带等机械元件也可实现力传递
没有齿轮减速器、螺钉或润滑
提高应用的可靠性
多种电机尺寸和功率可供选择,可以广泛用于各种直线驱动器中
整个系统的性能提升
缩减高度后的紧凑驱动设计
简约和更加紧凑的设计
与滚珠丝杠或齿轮传动相比,增加了带宽和响应速度
降噪,更少的元件和更低的整体运营成本

结论

对于Mondial,科尔摩根不仅是一个优秀的供应商,同时也是一位真正的合作伙伴,通过互补的方式,双方可为单个元件和整套即插即用系统共同寻找卓越解决方案。

作者:



Angelo Tormbetta,直接驱动和机械传动部负责人,科尔摩根意大利市场区域经理


Elisabetta Redaelli,营销公关部负责人,科尔摩根意大利市场经理
