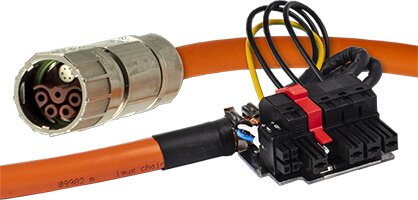

伺服电缆

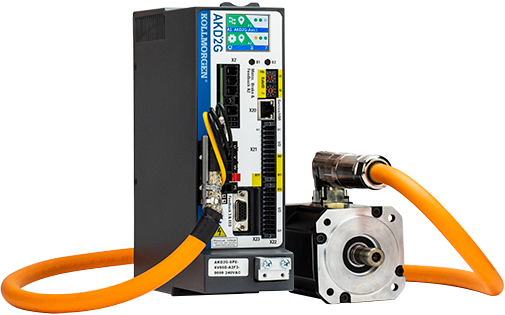

科尔摩根提供高性能伺服电缆来确保驱动器和电机以最高性能运行。
- 提供双电缆和混合电缆两种样式
- 与常见工业反馈设备相兼容
- 具有市场领先的弯折和耐挠曲等级
- 针对应用量身定制电缆长度
电缆对比
为您的产品选择正确的电缆。 科尔摩根的第 2 代产品（例如，AKM2G、AKD2G）需要使用 2G Performance 电缆。 初代产品（例如，AKM、AKD）与 1G Performance 或 1G Value Line 电缆相兼容。 高效伺服系列产品则需要使用高效伺服系列电缆。
| 电缆弯曲和耐挠曲等级 | 混合电缆与双电缆的对比 | 连通性（产品） | 电缆长度 | 反馈选件 | 价格 | |
|---|---|---|---|---|---|---|
| 2G Performance | 动态 | 均提供 | (2G → 2G) (2G → 1G) | 定制长度（例如，SFD3 最长可达 75 米） | SFD 和 SFD3/SFD-M、BiSS、EnDat、HiPerface、Resolver 及 Comcoder | $$ |
| 1G Performance | 动态 | 均提供 | (1G → 1G) | 定制长度（例如，SFD3 最长可达 75 米） | SFD 和 SFD3/SFD-M、BiSS、EnDat、HiPerface、Resolver 及 Comcoder | $$ |
| 1G Value Line | 静态 | 仅提供双电缆 | 与 AKD 配对的 AKM、CDDR 和 DDR | 1、3、6、9、12 米 | SFD、BiSS、EnDat、Resolver | $ |
| 高效表现 | 动态 | 仅提供混合电缆 | (KEM → KED) (1G → KED) (2G → KED) | 1-25 米，以 1 米为单位递增 | SFD3/SFD-M | $ |
*混合电缆是指利用先进工艺，将供电导线与反馈信号导线组合在一根电缆中。 双电缆解决方案将供电与反馈相分隔，一般可使用更长的电缆。 混合电缆技术支持 SFD3/SFD-M、Hiperface DSL 和 Endat 2.2 反馈。
1G Performance电缆
如果需要定制电缆长度或者需要使用定制电缆，可在动态或追踪应用场景（例如，台架、机器人）中使用 Performance 电缆。 下表中的 Performance 电缆用于将 AKM、CDDR 和 DDR 电机连接到 AKD 伺服驱动器。
按电机类型划分的 Performance 电缆
| 型号 | 电源电缆 | 带有制动引线的电源电缆 | SFD | EnDat2.2, 01 和 BiSS |
|---|---|---|---|---|
| AKM 到 12 Amps | CP-507CCAN-XX-X | CP-507CDAN-XX-X | CF-DA0374N-XX-X | CF-SB7374N-XX-X |
| AKM 到 20 Amps | CP-508DCAN-XX-X | CP-508DDAN-XX-X | CF-DA0374N-XX-X | CF-SB7374N-XX-X |
| AKM 到 24 Amps | CP-508EDBN-XX-X | CP-508EDBN-XX-X | CF-DA0374N-XX-X | CF-SB7374N-XX-X |
| CDDR 到 12 Amps | CP-507CCAN-XX-X | 无 | 无 | CF-SB7374N-XX-X |
| CDDR 到 20 Amps | CP-508DCAN-XX-X | 无 | 无 | CF-SB7374N-XX-X |
| DDR 到 12 Amps | CP-507CCAN-XX-X | 无 | 无 | CF-SB7374N-XX-X |
| DDR 到 20 Amps | CP-508DCAN-XX-X | 无 | 无 | CF-SB7374N-XX-X |
备注 1：XX-X = 以“半米”为单位的线缆长度，最长 50 米（标准长度为 1、3、6、9、12 米）示例：CP-507CCAN-03-5（3.5 米电缆）。
备注 2：可提供其他反馈选择。 请联系客户支持人员了解详细信息。
备注 3：可提供其他长度。 请联系客户支持人员了解详细信息。
1G Value Line电缆
Value Line 电缆提供了一种低成本解决方案，适合固定应用场景。 下表中的 Value Line 电缆用于将 AKM、CDDR 和 DDR 电机连接到 AKD 伺服驱动器。
按电机类型划分的 Value Line 电缆
| 型号 | 电源电缆 | 带有制动引线的电源电缆 | SFD | EnDat2.2, 01 和 BiSS |
|---|---|---|---|---|
| AKM 到 6 Amp | VP-H-507BEAN-XX | VP-H-508CFAN-XX | VF-H-DA0474N-XX | VF-H-SB4474N-XX |
| AKM 到 12 Amps | VP-H-508CEAN-XX | VP-H-508CFAN-XX | VF-H-DA0474N-XX | VF-H-SB4474N-XX |
| AKM 到 20 Amps | VP-H-508DEAN-XX | VP-H-508DFAN-XX | VF-H-DA0474N-XX | VF-H-SB4474N-XX |
| CDDR 到 6 Amps | VP-H-507BEAN-XX | 无 | 无 | VF-H-SB4474N-XX |
| CDDR 到 12 Amps | VP-H-508CEAN-XX | 无 | 无 | VF-H-SB4474N-XX |
| CDDR 到 20 Amps | VP-H-508DEAN-XX | 无 | 无 | VF-H-SB4474N-XX |
| DDR 到 6 Amps | VP-H-507BEAN-XX | 无 | 无 | VF-H-SB4474N-XX |
| DDR 到 12 Amps | VP-H-508CEAN-XX | 无 | 无 | VF-H-SB4474N-XX |
| DDR 到 20 Amps | VP-H-508DEAN-XX | 无 | 无 | VF-H-SB4474N-XX |
XX = 以“米”为单位的线缆长度（1、3、6、9、12）示例：VP-H-507BEAN-09（9 米电缆）。
可提供其他反馈选择。 请联系客户支持人员了解详细信息。
通信电缆
科尔摩根为支持 CANopen 通信协议的驱动器提供预先端接的 CAN 总线电缆。
我们提供工业级屏蔽以太网电缆，确保可靠操作且网络延迟极低。 这些质量卓越的电缆采用 PUR 护套材料，提供出色的耐用性，适合全球各地的工业应用场景。
CANopen 总线电缆
| 项目 | 长度 | 订购代码 |
|---|---|---|
| CANopen 总线电缆 | 0.15 米 | P-AKD-CAN-RJ-0-15 |
| CANopen 总线电缆 | 0.5 米 | P-AKD-CAN-RJ-0-50 |
| CANopen 总线电缆 | 3.0 米 | P-AKD-CAN-RJ-3-00 |
| CANopen 总线终端插头 | — | P-AKD-CAN-TERM |
| CAN RJ12-SubD9 适配器 | — | P-AKD-CAN-9d-0-15 |
有关定制 CAN 电缆的信息：
根据 ISO 11898 标准，应使用特征阻抗为 120 Ω 的总线电缆。 为获得理想效果，我们建议使用 CAT5e 电缆。 可使用的电缆长度取决于传输速度。 以下测量值可作为指南，但不应被视作限值。 有关构造的详细信息，请参阅《附件手册》
| 电缆长度，取决于传输速度 | |||
|---|---|---|---|
| 传输速度/kbps | 1000 | 500 | 250 |
| 最大电缆长度/m | 20 | 70 | 115 |
以太网电缆
带有 PUR 护套的 CAT5e 接地屏蔽电缆，且使用 RJ45 连接器预先端接
| 类型 | 说明 | 订购代码 |
|---|---|---|
| 以太网电缆 | 0.17 米预先端接的插塞式电缆 | ENCP-0017-000 |
| 0.26 米预先端接的插塞式电缆 | ENCP-0026-000 | |
| 0.50 米预先端接的插塞式电缆 | ENCP-0050-000 | |
| 1 米预先端接的插塞式电缆 | ENCP-0100-000 | |
| 2 米预先端接的插塞式电缆 | ENCP-0200-000 | |
| 3 米预先端接的插塞式电缆 | ENCP-0300-000 | |
| 4 米预先端接的插塞式电缆 | ENCP-0400-000 | |
| 5 米预先端接的插塞式电缆 | ENCP-0500-000 | |
| 10 米预先端接的插塞式电缆 | ENCP-1000-000 | |
| 以 10 米为增量的未端接电缆（最短 30 米） | ENCU-xxxx-000 | |
| 用于 ENCU-xxxx-000 未端接电缆的连接器电缆（每个套件一个端接） | ENCU-KIT-000 |
