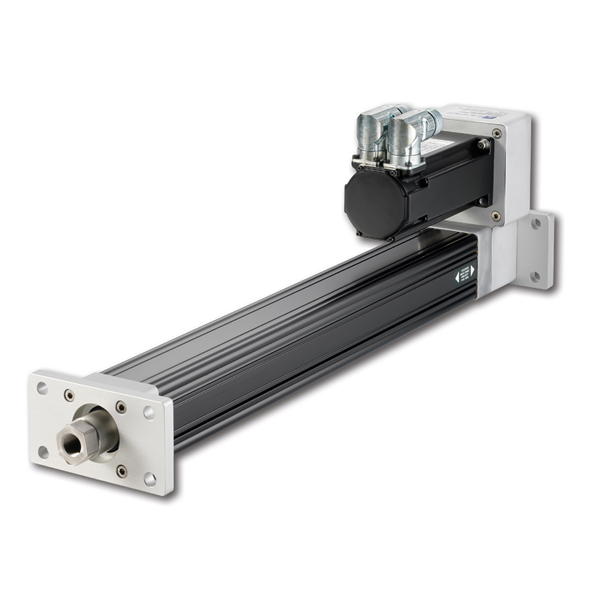

EC2 系列电动缸
EC2系列电动缸系统是一种低成本直线运动系统，适用于轻型到中型推力负载。螺旋类型使得设备可以实现安静操作，同时具备低齿隙和高精确度。轴承和驱动器外壳采用耐用的结构材料，能够应对极端潮湿或污染严重的环境。其特殊设计最大限度降低了对日常维护的需求。
特点
可用电机:
- T22T/V、T31T/V科尔摩根混合步进电机
- AKM23C、AKM23D科尔摩根无刷AKM伺服电机
- NEMA 23定制电机底座
特点
- 轴承/驱动器外壳：6063-T6阳极氧化铝外壳
- 安装板：6061-T6阳极氧化铸铝板
- 推力轴承：角接触，高推力滚珠轴承
- 丝杠/螺母：铜；碳钢合金
- 螺旋齿轮：合金钢，表面硬化
- 导向缸：6063-T6阳极氧化铝硬化外壳
- 推力管：300系列不锈钢，1/4硬度并接地
- 滚珠丝杠/螺母：热处理碳合金钢
- 皮带/皮带轮：AT-5，带可拉伸钢丝的聚氨酯
可选配件
- 标准或定制长度至1 mm
- 电机或丝杠制动器
- 螺纹，球形，U形夹连杆端
- 环境保护罩
- 无尘室准备
- 同步皮带，螺旋齿轮，串联直接传动
- 法兰，U形夹，耳轴电动缸安装类型
- 磁定位传感器
- 线性电位计输出
规格
|
MECHANICAL SPECIFICATIONS |
Lead Screw Version |
Ball Screw Version |
|---|---|---|
|
Max. Stroke Length, mm (in) |
750 (29.53) |
750 (29.53) |
|
Screw Lead, mm |
4 |
16,5 |
|
Screw Diameter, mm |
16 |
16 |
|
Unit Backlash, mm (in) |
0.40 (0.016) |
0.25 (0.010) |
|
Dimensional Standard |
Metric ISO6431 |
Metric ISO6431 |
|
Bore Size, mm |
50 |
50 |
|
Motor Mount |
parallel or inline |
parallel or inline |
|
PERFORMANCE SPECIFICATIONS |
Travel life standard: 25.4 km (1,000,000 in) |
|
|
Max. Thrust Force, N (lbf) |
3600 (810) |
3600 (810) |
|
Max. Velocity, m/s (in/s) |
0.23 (9.2) |
1.27 (50) |
|
Max. Rated Duty Cycle |
50 |
100 |
|
Std. Operating Temp Range, °C (°F) |
-30 to +70 (-22 to +158) |
30 to +70 (-22 to +158) |
|
Environment |
IP54 Std. IP65 Opt. |
IP54 Std. IP65 Opt. |
下载中心
| 文件标题 | 文件语言 | 发布日期 | 共享 URL |
|---|---|---|---|
| EC Series User's Manual | English | |
共享 URL /sites/default/files/public_downloads/EC_Series_Users_Manual_en-US_rev1.pdf |
| EC Series Position Sensor Data Sheet (EC, N2, NV) | English | |
共享 URL /sites/default/files/public_downloads/Position_Sensors_EC_N2_NV%28REVC%29.pdf |
| 标题 | 语言 | 发布日期 | 共享 URL |
|---|---|---|---|
| Kollmorgen Catalogo Automazione e Motion Control IT | Italian | 共享 URL查看 | |
| Electric Cylinder Selection Guide | English(英语) | 共享 URL查看 | |
| Kollmorgen Automation and Motion Control | English(英语) | 共享 URL查看 | |
| Kollmorgen Electric Cylinder Selection Guide | English(英语) | 共享 URL查看 | |
| Kollmorgen otomasyon ve hareket kontrol çözümleri kataloğu TR | Turkish | 共享 URL查看 | |
| 科尔摩根直线定位器（电动缸）产品手册 | Chinese, Simplified(中文) | 共享 URL查看 | |
| 科尔摩根运动控制及伺服系统解决方案 | Chinese, Simplified(中文) | 共享 URL查看 |
该系统中的3D 模型可作为参考信息为您的设计提供指导。如需获得设计工作关键点的最新、最准确的信息，请您进一步咨询科尔摩根运动控制专家。
| 文件标题 | 文件语言 | 发布日期 | 共享 URL |
|---|---|---|---|
| EC2 Series 3D Interactive Models | English | |
共享 URL /sites/default/files/public_downloads/EC2-Series-3D-Interactive-Models.zip |
| 文件标题 | 文件语言 | 发布日期 | 共享 URL |
|---|---|---|---|
| Blue Guide | English, German | |
共享 URL https://eur-lex.europa.eu/legal-content/EN/TXT/?uri=OJ%3AC%3A2022%3A247%3ATOC |
