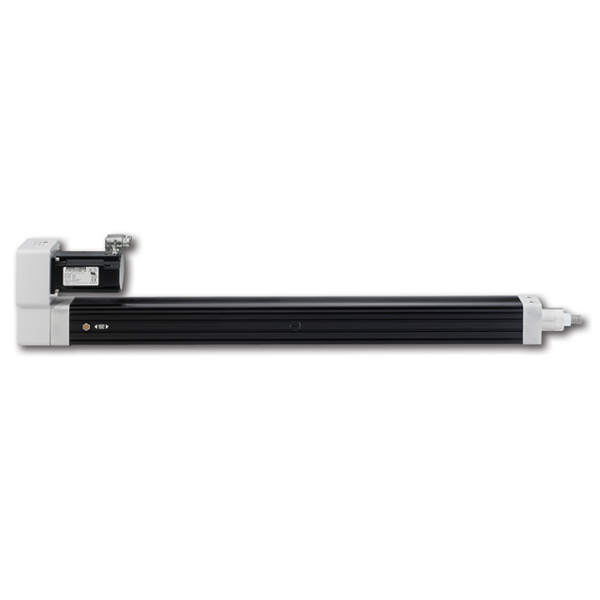

EC4 系列电动缸
EC4 系列电动缸系统是一种可靠的直线运动系统，适用于重型推力负载。 精确轧制的滚珠丝杠可以实现安静操作，为多种减速电机提供低齿隙和高精确度。 轴承和驱动器外壳由耐用的结构材料制成，能够应对极端潮湿或污染严重的环境。 其特殊设计最大限度降低了对日常维护的需求。
特点
可用电机:
- T32x科尔摩根混合步进电机
- AKM42E、42G、52G、52L、52H科尔摩根无刷AKM伺服电机
- NEMA 34、42定制电机底座
特点
- 轴承/驱动器外壳：6063-T6阳极氧化铝外壳
- 安装板：6061-T6阳极氧化铸铝板
- 推力轴承：角接触，高推力滚珠轴承
- 皮带/皮带轮：AT-5，带可拉伸钢丝的聚氨酯
- 导向缸：6063-T6阳极氧化铝硬化外壳
- 推力管：300系列不锈钢，1/4硬度并接地
- 滚珠丝杠/螺母：热处理碳合金钢
- 螺旋齿轮：合金钢，表面硬化
可选配件
- 标准或定制长度至1 mm
- 电机或丝杠制动器
- 螺纹，球形，U形夹连杆端
- 环境保护罩
- 无尘室准备
- 同步皮带，螺旋齿轮，串联直接传动
- 法兰，U形夹，耳轴电动缸安装类型
- 磁定位传感器
- 线性电位计输出
规格
|
MECHANICAL SPECIFICATIONS |
Ball Screw Version |
|---|---|
|
Max. Stroke Length, mm (in) |
1500 (59.06) |
|
Screw Lead, mm |
25, 10 |
|
Screw Diameter, mm |
25 |
|
Unit Backlash, mm (in) |
0.30 (0.12) |
|
Dimensional Standard |
Metric ISO6431 Std. |
|
Bore Size, mm |
80 |
|
Motor Mount |
parallel or inline |
|
PERFORMANCE SPECIFICATIONS |
Travel life standards of 25.4 km (1,000,000 in) |
|
Max. Thrust Force, N (lbf) |
12,000 (2700) |
|
Max. Velocity, m/s (in/s) |
1.33 (52.5) |
|
Max. Rated Duty Cycle |
100 |
|
Std. Operating Temp Range, °C (°F) |
-30 to +70 (-22 to +158) |
|
Environment |
IP54 Std. IP65 Opt. |
