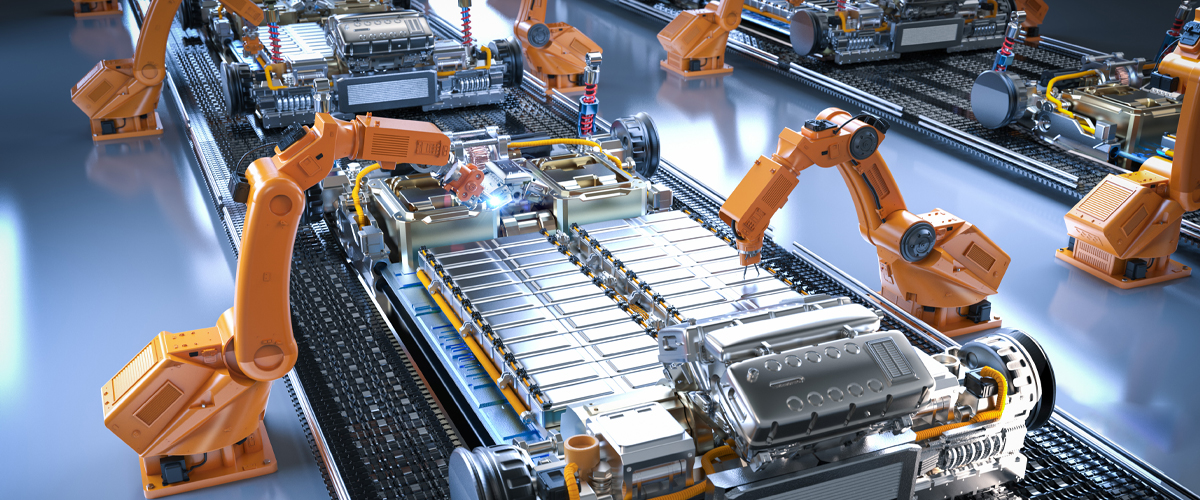

在制造业、物料搬运、医疗和航空航天领域，市场对高精度机器人的需求正在与日俱增。 从执行精细切割的手术机器人，到装配线上焊接底盘的工业机械臂，对误差的容忍度几乎为零。
在这些应用场景中，核心在于关节运动，即模仿人类手臂复杂运动原理的多轴运动，同时具备远超人类的强度和重复精度。 实现如此高水平的关节运动，带来了巨大的工程挑战。
它不仅仅是计算从 A 点到 B 点的轨迹。设计机械臂执行器需要严格控制转矩，精确管理热力学特性，并确保其在各种负载下的绝对可重复性。 真正的挑战在于如何同时平衡所有这些难题。
为什么需要系统级的方法
执行器的性能很少是单一组件所决定的。 它是系统级设计的成果，离不开电机能量密度、传动机械装置和热管理的协同作用。 某一个层面的决策会逐级影响到其他所有层面。
关节运动的物理特性使得这一现象尤为明显。 在多轴机械臂中，多个自由度是相互耦合的。 旋转关节（有时还包括线性轴）必须持续协调动作，才能正确放置和定位末端执行器。 任何细微的设计变化都可能会波及整个系统，导致整个链条上的转矩-速度需求发生变化。
正因如此，机器人关节才需要高转矩密度、紧凑的封装尺寸和高加速能力。 在多种工作空间和工作条件下，关节必须保持性能稳定并迅速响应。 这些互相依赖的关系也意味着为何不能单独优化执行器设计决策。
相反，设计需要持续的迭代。 由于执行器在一个机电系统内运行，因此每个决策都会影响到整体性能。 电机性能决定了齿轮传动要求，而这又进一步决定了您的热管理策略。 在人形机器人和协作机器人应用中，审美和设计要素也在越来越多地影响着关节外形尺寸决策，这促使着设计团队在外观和性能之间达成平衡。
在 Regal Rexnord，这种相互关联性正是我们的设计出发点。 有效的机器人执行器设计意味着将整个传动系统视为一个整体进行工程设计，而非依次优化每个组件。
寻找合适的外形尺寸和架构
在选择电机类型之前，工程师必须明确可用空间的形状。 关节允许的空间有多大？ 这个空间是什么形状的？ 该场景需要一个细长型的电机，还是外径更大的扁平宽阔型电机？ 线缆的走线是否需要空心轴？ 在做出任何其他决策之前，这些空间限制条件就决定了执行器的架构。
机器人关节具有严格的空间限制，直接影响着电机选型、传动布局和集成方案。 正确的架构，就是在可用的物理空间内解决运动问题的架构。
具有精密齿轮传动的旋转架构
旋转架构在关节式机械臂中占据主导地位，因为它们可在紧凑的关节外壳内输出高转矩。 精密齿轮传动能够实现转矩倍增，但会导致我们需要在齿隙、刚度和效率方面做出妥协，从而直接影响到定位精度和控制响应能力。
直驱方案
当需要优先考虑刚度和响应能力时，会采用直驱方案。 省去齿轮箱可以消除齿隙并提升控制响应能力，同时实现高度紧凑的执行器集成。 但代价就是，电机必须直接产生更大的转矩，却无法借助齿轮传动的机械优势。 这对转矩密度、热管理以及持续输出能力提出了更高的要求。 请注意，“直驱”既可表示真正意义上的无齿轮驱动，也可用于描述一种可直接嵌入但仍与齿轮箱耦合的无框电机。
直线驱动方案
直线驱动方案适用于必须进行平移运动而非旋转运动的场景。 例如，升降轴、腿部伸展装置中用到的内部连杆或是仿真手部中所使用的滑轮驱动型系统。 滚珠丝杠和类似的机构能够提供出色的驱动力和刚性，但其机械传动比较低，这意味着惯性匹配在系统性能方面发挥着更为重要的作用。
无框集成方案
当封装和集成对设计起到决定性作用时，无框电机便成为首选。 通过将电机直接嵌入到关节结构中，可以省去重复的外壳和联轴组件，从而提高转矩密度并减小整体尺寸。 这种方案将对准、热路径和机械公差的控制责任转移到了系统层面。 尽管一开始可能让人无从下手，但正确的装配指导和外壳公差建议可显著降低无框集成的难度。 此外，随着机械臂产量的增加，既能满足产能需求、又能为各种关节配置提供足够产品组合深度的无框电机正变得越发重要。
微型紧凑设计
微型执行器常用于重量和空间受到严格限制的位置，如末端执行器和机器人手部。 此类设计必须在缩小尺寸的同时，平衡转矩输出和散热能力。 然而，如果热管理问题无法得到妥善解决，往往会对持续性能造成限制。
转矩和运动要求
在机器人应用场景中，转矩通常是首要的限制条件。 它决定了关节在承受负载时能否加速、减速和保持原位。 惯量则具有辅助作用，影响着运动的平滑度和运动曲线。 但在大多数采用高减速比齿轮箱的机器人系统中，转矩则完全主导着选型决策。
这种区别对于应用场景至关重要。 高速工业机器人（例如在快速移动生产线上工作的分拣臂）会承受明显的加速力，因此除了转矩能力外还需要精细的惯量管理。 相比之下，手术机器人或精密系统可能在大部分运行时间内都保持在一个特定的位置。 在这种情况下，连续保持转矩和长期的位姿稳定性远比动态响应更为重要。
无论是针对哪种环境进行设计，都需要采用系统级的方案。 增加有效载荷或伸展距离会提高对于上游关节的转矩要求。 齿轮传动比既影响响应性，也影响发热量。 由于这些方面联系紧密，因此需要持续不断的设计迭代。 拥有能够同时将所有参数纳入考量的计算工具，才能使这个迭代流程变得易于管理。
传动和精密齿轮
传动设计是决定机器人执行器性能优劣的关键所在。 如果一台精密的电机与一个柔性或匹配度不佳的传动装置配合使用，则会在末端执行器处造成振荡，干扰系统剩余部分原本可以实现的精度和可重复性。 运动链的强度取决于其最薄弱的环节。
对于旋转关节，传动装置必须能够承受快速加减速期间的高度动态负载。 采用高刚性传动装置是必要的，这样可以传递转矩，同时又不会引入会导致定位精度下降的弹性因素。 严格的公差与预紧策略同样有助于充分缩小齿隙，并在整个工作周期内保持控制响应的稳定性。 对于需要直线运动的场景，滚珠丝杠可将旋转能量高效转化为直线力，并具有出色的刚性。 滚珠丝杠的精度决定了运动的平滑度和准确性。
齿轮传动和滚珠丝杠组件中的材料选择会直接影响其静态和动态负载能力。 改变硬度、合金成分和表面涂层，可提升抗冲击能力，并增加系统可承受的作用力的大小。 选择热性能匹配的材料，也有助于保持配合间隙，并防止随着系统升温而出现的齿隙增大现象。 所有方法都有助于延长使用设备寿命。
这些定制化方法带来的好处会随着时间的推移而累积。 合适的材料选择可以延长设备的使用寿命，这一点在高负荷机器人应用场景中至关重要。 在更长生命周期的项目中，当标准配置不足以满足需求时，Regal Rexnord 还可提供更深度的定制化服务。
热管理与热量控制
发热量是影响执行器性能稳定的主要因素之一。 这是因为电机产生的热量会影响持续转矩能力、机械稳定性和系统效率。 随着组件不断发热，它们会发生膨胀。 由于不同材料的膨胀速率不同，当执行器达到工作温度时，在室温条件下设置的间隙会发生变化。 如果这些间隙完全闭合，机构可能会卡死或者摩擦过度，导致电机烧毁。 如果间隙扩大，则电机效率和机械稳定性会随着时间不断下降。
电机效率是抵挡发热的一道防护线。 Regal Rexnord的电机经过专门设计，能够在工作温度下高效运行，同时避免产生过多热量。 这是因为低温运行的电机可保证定位精度，延长润滑剂寿命并降低整个工作周期内的热相关故障风险。
除了电机之外，散热策略还取决于系统的工作强度。 被动冷却（即利用外壳的蓄热能力以及散热片设计）对于大多数应用场景来说已经足够了。 然而，高负荷的工业机器人往往需要主动冷却方法（如强制风冷或液体冷却），以便热能保持在安全的工作限值范围内。 无论哪种情况，将热传感器整合进来，都可以使控制系统在温度趋势发展成故障前直观了解温度趋势，将被动维护转变为预测性维护。
可靠性与全生命周期性能
机器人执行器通常是密封系统。 它不像大型工业设备那样定期安排重新润滑。 系统在投运阶段注入的润滑剂必须能够持续整个生命周期，这意味着热管理的核心在于保护那些能使润滑剂在整个系统寿命期内保持有效的条件。
润滑是在高温条件下最先发生退化的一个方面。 当润滑剂粘度下降过度时，保护齿轮和轴承表面的流体动力薄膜便会破裂，从而加速磨损。 当冷启动期间的粘度过高时，电机就需要更加费力地运行以克服流体阻力，从而导致效率下降。 管理温度环境，在很大程度上就是在管理润滑剂的健康状态。
在系统的运行寿命期内，齿隙、热效应和润滑退化会相互作用。 微小的间隙会变大。 磨损会不断加剧，热循环会导致材料疲劳。 针对可靠性进行设计，意味着充分考虑系统从启动到使用寿命结束的整个过程中的性能表现。
材料选择、密封、热设计和组件公差，共同决定了一个系统在其性能窗口期内能否保持其性能水平。
通过合作实现系统整合
优化机械臂执行器是一项关于相互关联性的工作。 如果将一台性能强大的高转矩电机与一台会引入过多柔性反应的传动装置搭配使用，那么这台电机将无法发挥其应有的效能。 如果没有妥善的润滑和热管理，精密齿轮组也会过早失效。 整个机电传动系统必须被视为一个整体来设计，而且随着项目从原型开发阶段走向量产，执行器的要求也会不断变化——这种变化使得供应商关系与设计本身同样重要。
Regal Rexnord 旗下拥有涵盖电机、齿轮传动、滚珠丝杠、机械组件以及制动器和轴承等精密产品的一系列品牌，并具备深厚的工程设计能力，能够深入了解这些产品之间的相互作用。 这种全面性使我们能够以全局视角了解客户的问题，而我们在设计、材料和全球制造方面的丰富经验则有助于尽早找出不足之处。 随着机器人项目规模的不断扩大，这一优势会变得更加重要。 从单个组件到集成式机械臂执行器设计，我们可以协同设计解决方案，或者在指定的参数范围内交付产品，以满足您的特定要求。
如要了解 Regal Rexnord 如何为您的机器人执行器项目提供从概念到生产的全程支持，请咨询我们的工程团队。
