高性能金属成型设备的得力帮手 —— 科尔摩根激光切割解决方案

在钣金切割、小幅面、超大幅面、板材折弯成型等金属成型制造工艺中,您总能找到科尔摩根运动控制激光切割解决方案的身影。能作为众多激光切割龙头企业的座上宾,还是得靠硬实力。本次,就让我们通过两个实际客户案例,来简单了解下科尔摩根钣金激光切割解决方案能为我们的客户带来什么价值吧。


解决方案核心优势

1.    实现1.5G加速度及150米/分钟的高速运转,高速,高动态响应
2.    直接驱动以实现完美切割,并能简化设备,减少维护
3.    更好的工程设计及技术服务,创造更多利润
4.    本地化生产,两周交期,满足快速交货需求

案例一——钣金激光切割解决方案

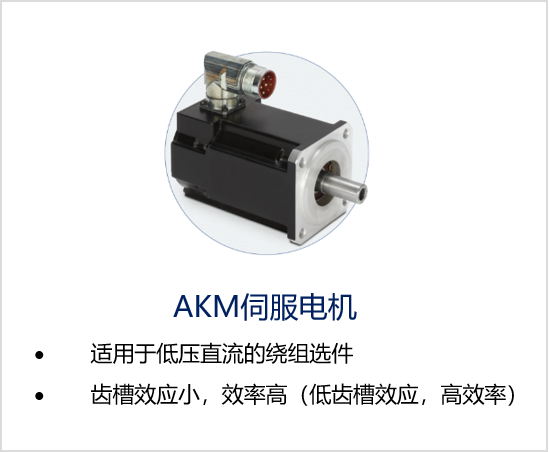

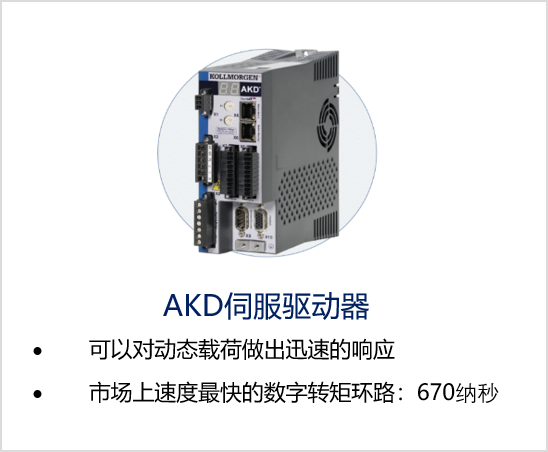

针对钣金激光切割设备对于高加速度时的运动控制精度、低速时的运行平稳性,以及精度的优化需求,科尔摩根技术专家通过搭配使用高性能的AKM 伺服电机并匹配AKD伺服驱动器,使客户的产品充分发挥出了AKM电机的高性能,极低的齿槽效应影响以及AKD驱动器的高带宽,加上电机和驱动器的传动系统匹配,以及技术专家丰富的调试手段,实现了高动态响应和高精度运行。最终达到了1.5G加速度,150米/分钟的动态要求,同时切割精度达到±2丝(切割精度与板材厚度有关)。



案例二——小幅面激光切割及激光头驱动解决方案

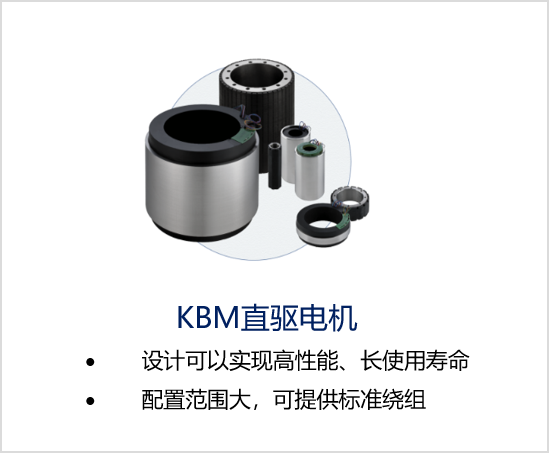

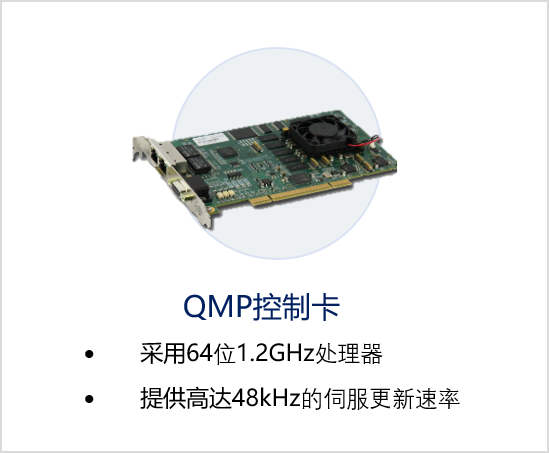

由于采用了科尔摩根DDL直驱电机,KBM直驱电机和QMP控制卡,使得该客户机型具有高性能、高效率,同时能够达到极佳的精度和准确性。与竞争对手相比,其空跑加速度高达2G,加工的加速度可达0.6G,线速度为60米/分钟,切割轨迹精度小于0.01毫米。该解决方案显著提高了客户设备的性能。

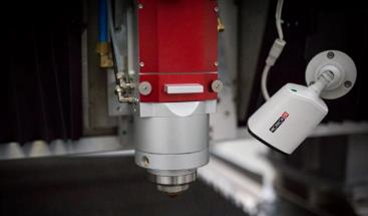

对于激光头控制结构的优化,科尔摩根KBM直驱电机,可以直接嵌入激光头的机器结构中,从而实现简化动力学控制,并增加运动精确性,最大程度减少客户设备的体积。同时,其中心轴外形设计,在实现激光传输和聚焦系统的直通的同时,可以保持灵活度和精密度,并实现360度和+/-135度旋转行程的双旋转轴的完全同步。




凭借超过70多年的运动控制经验,其全球化的设计方案,灵活的定制能力,以及本土化的快速供货,科尔摩根在其他金属成型机型,比如超大幅面3D激光切割机,3轴激光切割机/步入式七轴激光加工中心和板材折弯成型机等客户应用上也有着丰富经验和客户案例。

如果您的设备想要更好地切割钣金,无论您是旧设备升级改造还是新设备的研发,科尔摩根都能根据您的运动控制要求,为您配置完美匹配的产品,以实现卓越的机器性能。



关于科尔摩根

科尔摩根 (Kollmorgen) 是全球领先的运动控制系统和配件供应商。依托超过七十年的运动控制设计和研发领域的专业经验,为全球 OEM 设备制造商提供突破性的解决方案,实现无以伦比的性能、可靠性和便捷性。

凭借世界一流的运动控制技术,业内领先的品质、以及集成和定制产品的专业能力,科尔摩根助力印刷、包装、医疗、机床和机器人等行业的OEM设备制造商设计出更好的机器,获得竞争优势。

愿景– 助力创新者建设更美好的世界
如需更多信息,请访问 www.kollmorgen.cn
你也可以发邮件至 [email protected]
400-668-2802

AKD 伺服驱动器

AKD 系列是获得认可的高性能产品,可为最大客户群提供支持,其中包括:

  • 行业领先的运动控制环路 /li>
  • 提供广泛的电机反馈与驱动器现场总线支持,包括:EtherCAT、EtherNet/IP、Profinet RT 等
  • 与科尔摩根电机可实现即插即用
  • 因客户体验和可用性获得赞誉的 WorkBench GUI
了解更多

KBM 无框伺服/力矩电机

KBM 系列的连续转矩范围为:0.49Nm到3445Nm, 峰值转矩范围:1.17Nm到12812Nm, 外径范围:59.96mm到850mm,通孔直径范围:16.01mm到557.85mm;在电机套件中提供高性能、长使用寿命、简单安装,可以直接嵌入您的机械设计中。

了解更多
