这一切源于管材,而Breyer机械厂的挤出机正源源不断地生产这些管材。管材的生产技术起源于管线中。在精密挤出机市场上,位于康斯坦茨湖边Singen的Breyer无疑处于出色水平,该公司专门研发了软管挤出机。得益于科尔摩根全新设计的运动控制系统,新一代Topline系列挤出机的管坯产量可达每分钟300个。
在化妆品和食品工业中,无论软管里装的是什么,最后都是用手挤出来。 虽然听起来很简单,但事实上远非如此,至少生产工艺不简单。 实际上对这种软管的要求非常高,因为这些管子是多层的。 另外,Breyer也在制造一种系统,该系统可生产多达七层的软管,在外观、阻隔性、粘合性能、颜色以及硬度方面均有所不同。其生产工艺为:将适当数量的挤出机巧妙组合,然后把每种材料加热到约250摄氏度并送入成形喷嘴。 再将软管穿过校准器,在真空中实现最后的成型,同时在细雾中冷却。
采用直线电机定位刀头
生产管坯的速度取决于牵拉装置的速度,牵拉装置将凝固的软管从校准器中拉出,属于核心装置。值得注意的是,较厚的管壁比较薄的管壁需要更长的冷却时间。履带属于切割模块,可以源源不断地将物料准确送入指定区域,整个过程有条不紊。该机器模块与三个科尔摩根伺服驱动器配合,在一个同步多轴系统中运转。 Breyer研发部门的员工Andreas Bauknecht解释说:“履带牵拉装置是设备的核心。”

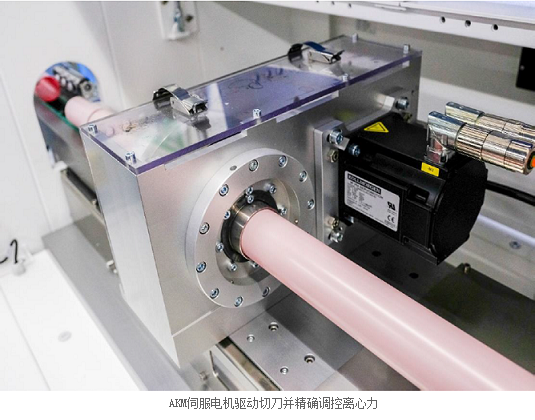

由另外两个驱动器控制履带速度,将塑料切割成所需的长度。科尔摩根的ICH直线电机使切割切刀的位置与产品的一般速度保持一致。从技术上讲,其原理类似于飞锯。在每次切割之前,ICH直线电机将AKM伺服电机驱动的刀头送到适当的位置,并在切割过程中不断变换位置。产品和工具之间的任何微小的速度偏差都必然导致螺旋切割。
Bauknecht解释说:“我们的客户非常重视TopLine系列挤出机,因为它的速度很快,但最重要的是精度。”在Breyer的案例中的主要客户是包装制造商,通常为护理产品和化妆品的厂商提供成品软管:Breyer必须 确保管型精准,因为产品的销量不仅关乎产品本身,外观也决定了产品能否在销售终端取得成功。管坯的质量是印制高质量促销软管的重要基础。
“容差越大,印刷的图像质量就会越差,”Breyer开发负责人说。Breyer允许的直径偏差为+/- 0.03毫米,长度偏差为0.3毫米,整体层厚和偏心距偏差为0.02毫米,在精度控制方面,Breyer 享誉全球。
PCMM运动控制器为运动控制技术提供更多选择
现在,新的运动控制解决方案能让Breyer能更好地优化流程,从而实现流程之间的精准协调。多轴伺服系统的控制部分由科尔摩根的PCMM运动控制器组成。这种紧凑型设备控制3台AKD伺服驱动器,并通过Profinet协议连接到更高级别的西门子SPS系统。科尔摩根自动化套件(KAS)用于安装机芯型材,例如用于电子凸轮型材的成型等。 该图形化编程解决方案使用PLCopen的标准方法进行运动控制,并采用了科尔摩根管线网络的模块化“拖放”技术。
执行元件部分,两台AKM伺服电机被用于履带进料和切刀驱动。 作为科尔摩根系统的合作伙伴,EAT 股份有限公司(Elektronische Antriebs-Technik )的工程专家使用ICH直线电机进行定位。 由Breyer、EAT和科尔摩根组成的三方研发团队,成为了制造商、系统集成商和OEM之间成功合作的典范。 科尔摩根已经同EAT合作了30多年。 “我们深入研究伺服和自动化技术,科尔摩根的加盟有助于我们为客户提供工程技术支持,尤其是机器制造领域的专业客户。”位于弗莱堡EAT的技术总监兼总经理Christian Reinsch强调说。
Reinsch尤其惊叹于科尔摩根直线驱动技术的巧妙整合。 科尔摩根研发了ICH直线电机系列,该系列可以提供175至5341 N(最大值超过12000 N)的纵向力。 速度低至1μm/s,最高可达5m/s。加速力介于3G到10G之间,主要取决于尺寸。巧妙的设计将齿槽效应降至最低,这对于包装工艺中的高度质量控制非常重要。
在控制层面,通过科尔摩根 PCMM运动控制器和科尔摩根自动化套件(KAS)的编程选项共同协调进料器、线性单元和切刀驱动器。
通过AKD伺服驱动器模拟履带速度,切刀驱动器就需要实现供非常精确的速度斜坡。
通过改装提高产量
正是看中了这些细节,才使得这家康斯坦茨湖畔的机械制造商选择了PCMM运动控制器。与之前使用的科尔摩根S700伺服驱动器技术相比,目前的技术实现了更多的优化。
“PipeNetwork使我们可以更好地控制所有制动和加速过程,”Christian Reinsch强调说。科尔摩根自动化套件(KAS)提供的工程环境,能根据位置设置切口,并通过打印标记进行控制。例如切割模块需要将预先印制的塑料管道做成适当的长度,这项功能就会发挥出相应的作用,例如多色牙膏的层压材料。
“此外,我们需要优良的驱动技术来保证高质量,”Andreas Bauknecht总结说。Andreas和 Christian Reinsch 都对PCMM带来的飞速进步深感欣慰,这主要得益于PipeNetwork和Ethernet通讯,这些技术可以更加方便有效地生产复杂的电子凸轮型材。运动控制器带来了巨大的改造潜力,特别是当以太网的实时通信没有任何限制时,设备制造商能够提供更高等级的SPS。
作者:Thomas Sautter,科尔摩根德国销售经理
